Pho.rs: Весы Роберваля

Содержание

1. Оборудование

2. Описание рабочего места

3. Изготовление оборудования

Заранее
Грузы
Весы Роберваля
Сборка и спецификация

4. Использование оборудования в практикуме

До тура
При пересменке
После тура

Оборудование

Что купить?

№	Наименование	Количество	Ссылка
1	Песок строительный 25 кг	1	Лемана
2	Динамометр 5Н (планшетный)	1	ЛМикро
3	Весы 200/300 г	1	Маркет
4	Линейка 40 см	1	СимаЛенд

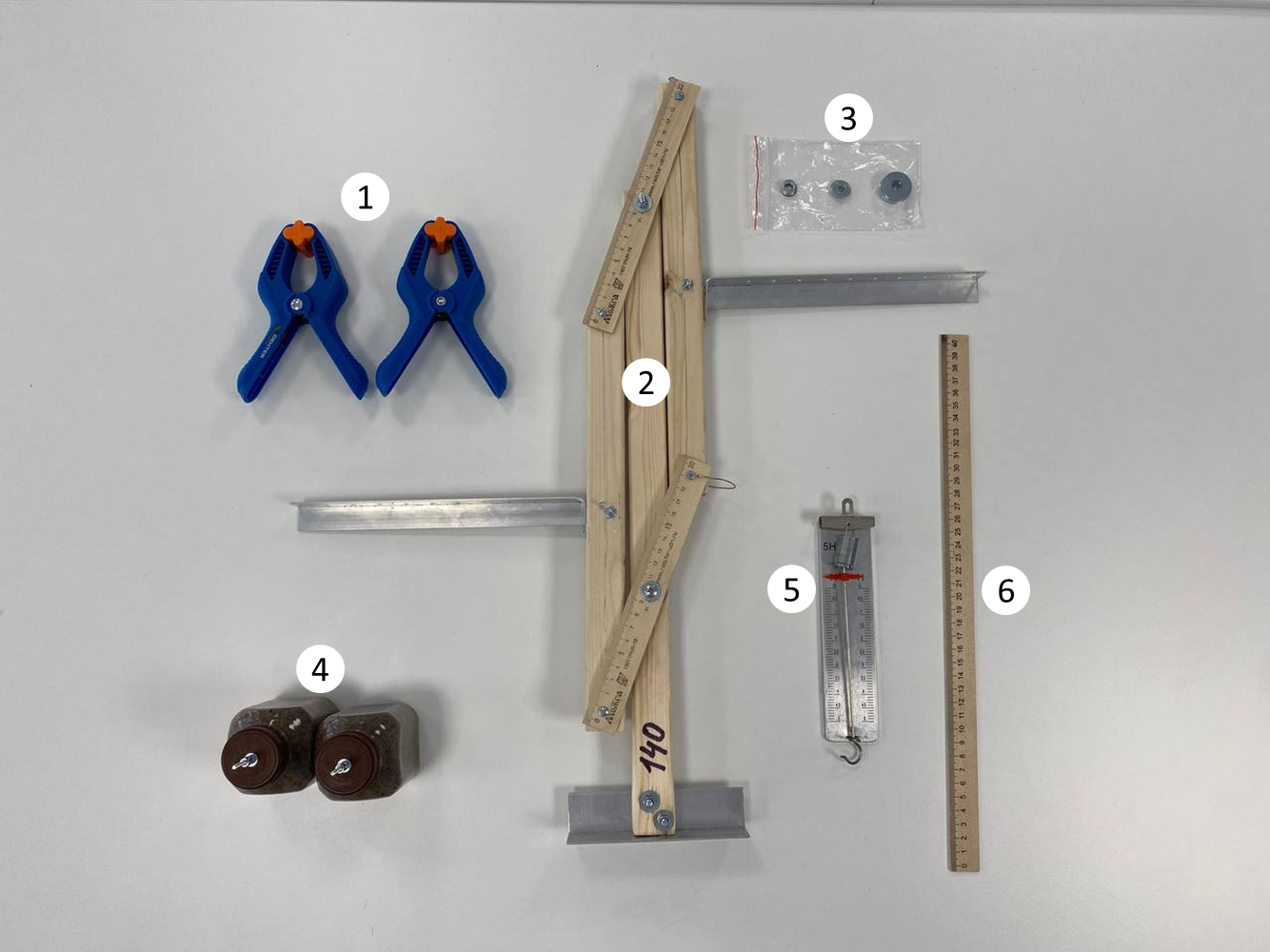

Описание рабочего места

№	Наименование	Хранение	Количество
1	Струбцина	Общее	2
2	Весы Роберваля	Box	1
3	Набор калибровочных шайб	Box	1
4	Грузики	Box	2
5	Динамометр с пределом измерения 5Н	Общее	1
6	Линейка 40 см	Общее	1

Изготовление оборудования

Заранее

Грузы

Груз может быть выполнен в разных исполнениях, однако, он должен выполнять следующие требования:

- Массы грузов не должны отличаться более чем на 0,1%;
- Висящий груз не должен препятствовать ходу динамометра.

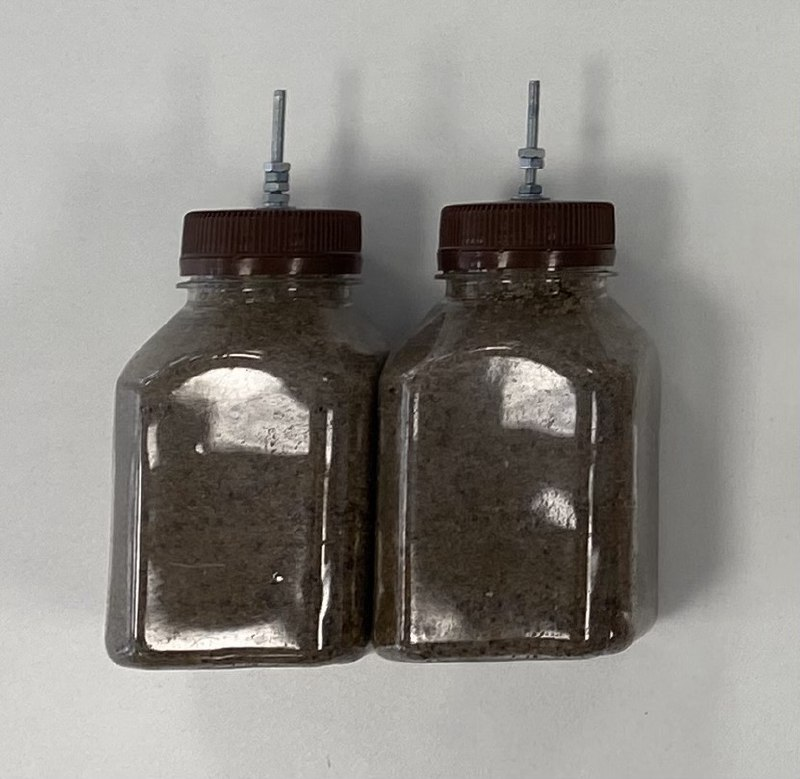

1. В бутылку объемом 250мл (масса бутылки - 20гр) кладется 120гр винтов;
2. Бутылка доверху заполняется песком;
3. По весам при помощи шприца необходимо залить воды до общей массы бутылки в 554гр;

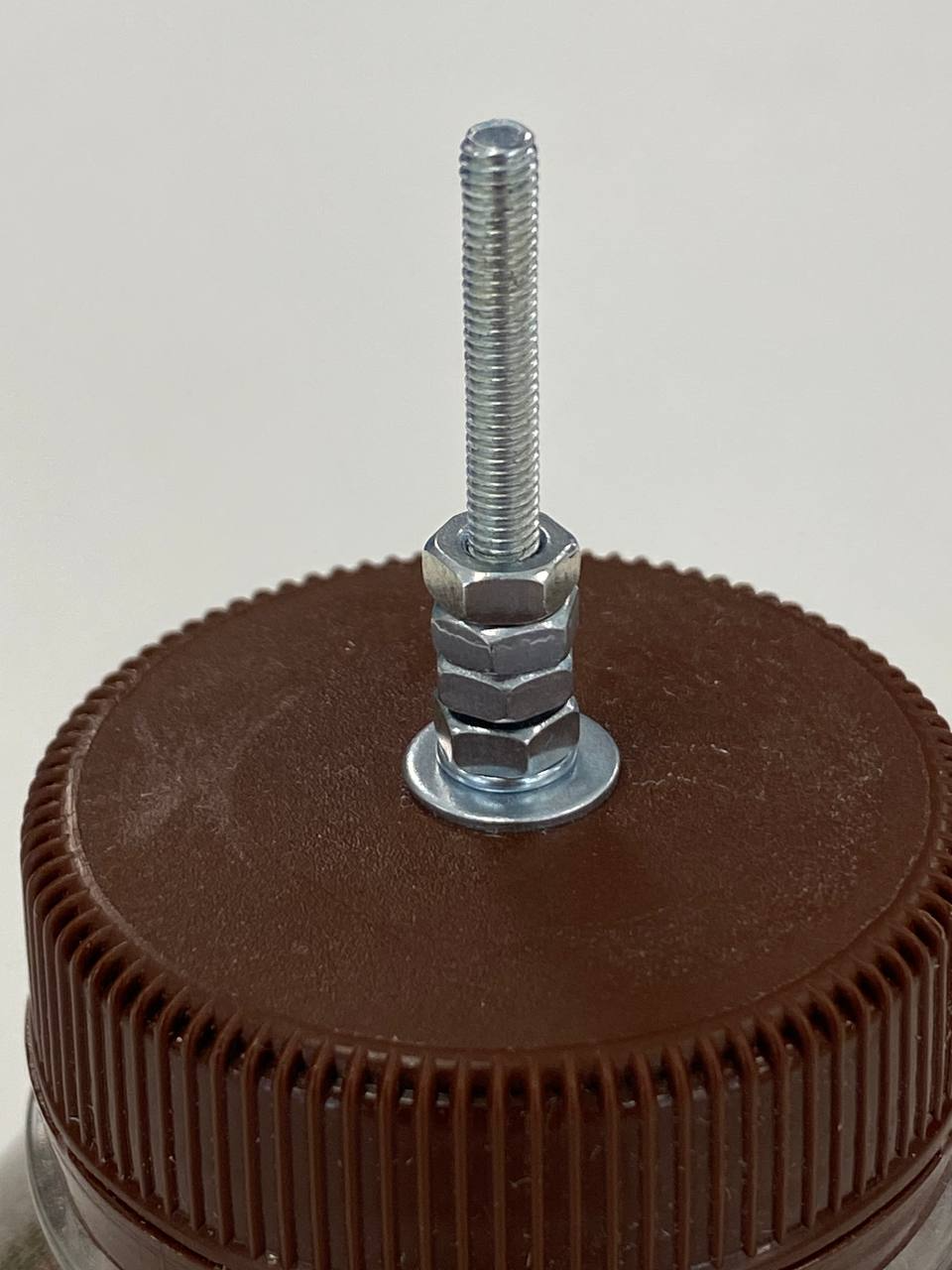

4. По центру крышки бутылки необходимо просверлить отверстие диаметром 3мм, вставить в него крестовой винт М3 длиной 30мм, используя 2 плоские шайбы для увеличения опорной поверхности винта, и 1 гроверную шайбу, затянуть винт гайкой М3;
5. На оставшуюся часть винта произвольно накрутить 3 гайки М3;
6. Плотно закрыть бутылку крышкой.

Весы Роберваля

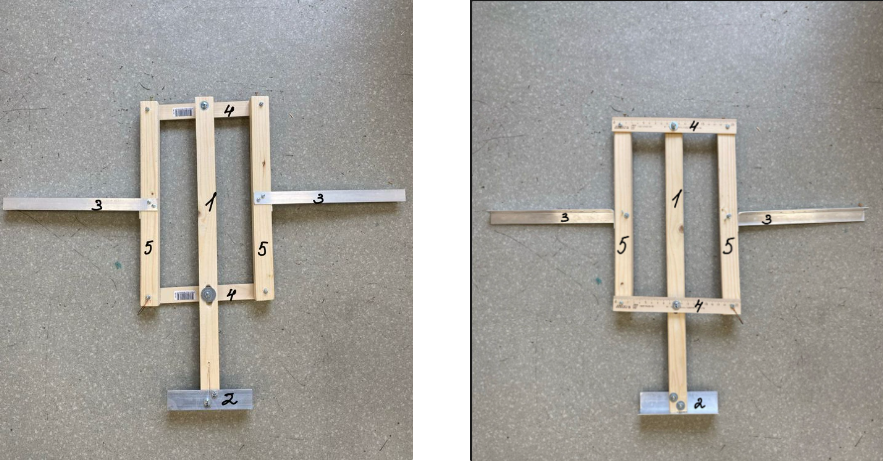

Установка состоит из одного бруска размерами $30\times 20\times490$мм (1), двух брусков $30\times 20\times 330$мм (5), двух стандартных деревянных линеек МоЖга 200мм (4), двух металлических уголков (ГОСТ 88509-93) длиной по 250мм и шириной полки 20мм, с торца прорезанных по линии сгиба на 35мм и с одной полкой согнутой под углом 90. (3) и одного металлического уголка (ГОСТ 88509-93) длиной 130мм и шириной полки 30мм (2).

1. К главному бруску (1) снизу с помощью двух отверстий двумя болтами М5, двумя гайками М5, двумя кузовными шайбами М5 и двумя гроверными шайбами М5 плотно присоединяется металлический уголок (2);

2. К брускам (5) через два просверленных отверстия двумя болтами М3, одной шайбой М3 и одной гайкой М3 (закручивается только одно соединение (любое), второй болт служит ограничителем свободного хода и не закручивается) плотно крепятся металлические уголки (3);

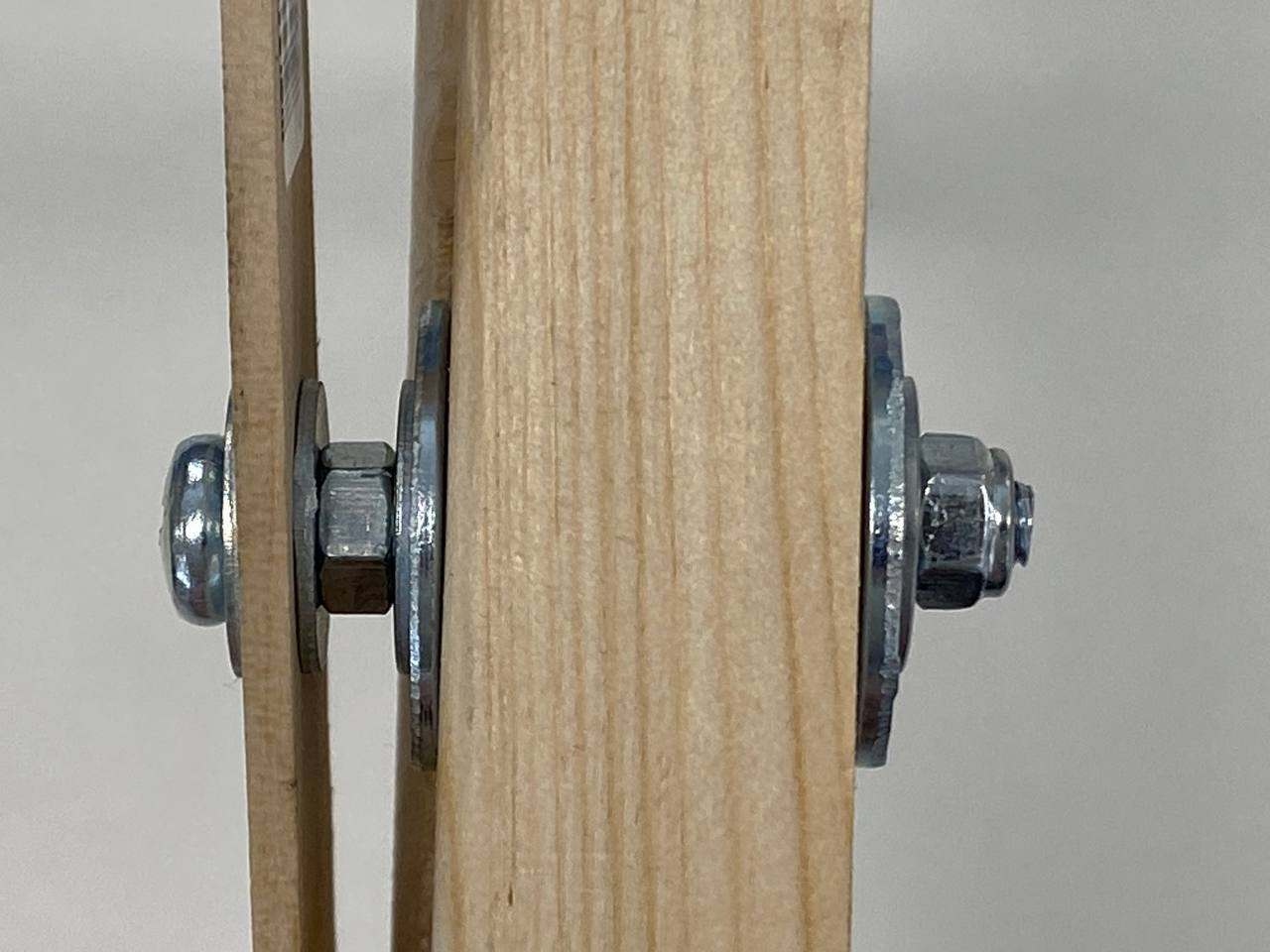

3. Полученная из элементов (5) и (3) конструкция с обоих концов деревянных брусков (5) свободно скрепляется с линейками (4) четырьмя болтами М3, двенадцатью шайбами М3 (по четыре с внешних сторон и четыре между брусками и линейками) и четырьмя контргайками М3, чтобы обеспечить свободное вращение конструкции;

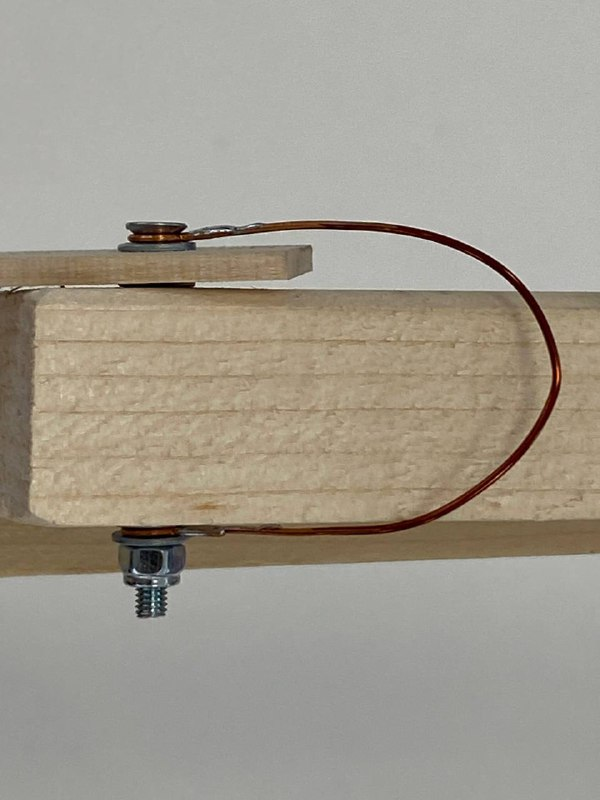

4. В одном из нижних углов конструкции с помощью медной проволоки делается петелька для крепление динамометра;

5. В центре масс каждой из линеек (4) просверливается отверстие. Через это отверстие линейки (4) крепятся к главному бруску (1);

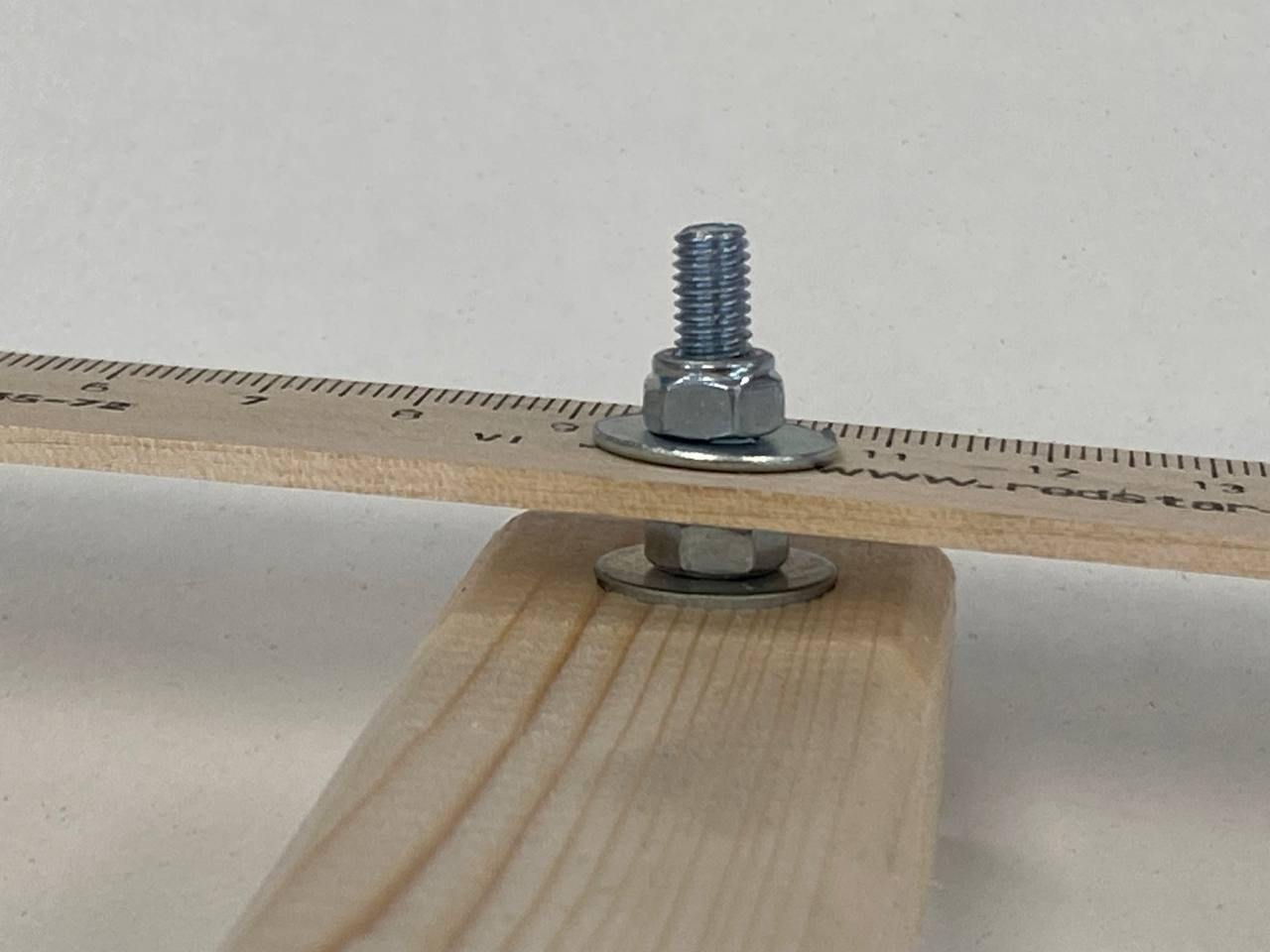

6. Верхнее отверстие крепится следующим образом: контргайка М5, кузовная шайба М5, кузовная шайба М5, кузовная шайба М5, болт М5 длиной 30мм, соединение должно свободно вращаться;

7. Нижний узел состоит из рассверленного вдоль бруска (1) на 15-20мм отверстия и следующих соединений (линейка (4) жестко удерживается болтом М5 длиной 30мм, шайбой М5, шайбой М5, гайкой М5. Далее: кузовная гайка М5, кузовная гайка М5, контргайка М5 (соединение должно спокойно двигаться в отверстии));

8. Для калибровки положения весов используются шайбы М5-М7, надеваемые на два самореза М3, частично закрученных в верхние торцы брусков (5), до тех пор, пока линейки (4) не будут горизонтальны;

9. Установка крепится к столу с помощью струбцин, которые прижимают нижний уголок (5) к рабочей поверхности стола.

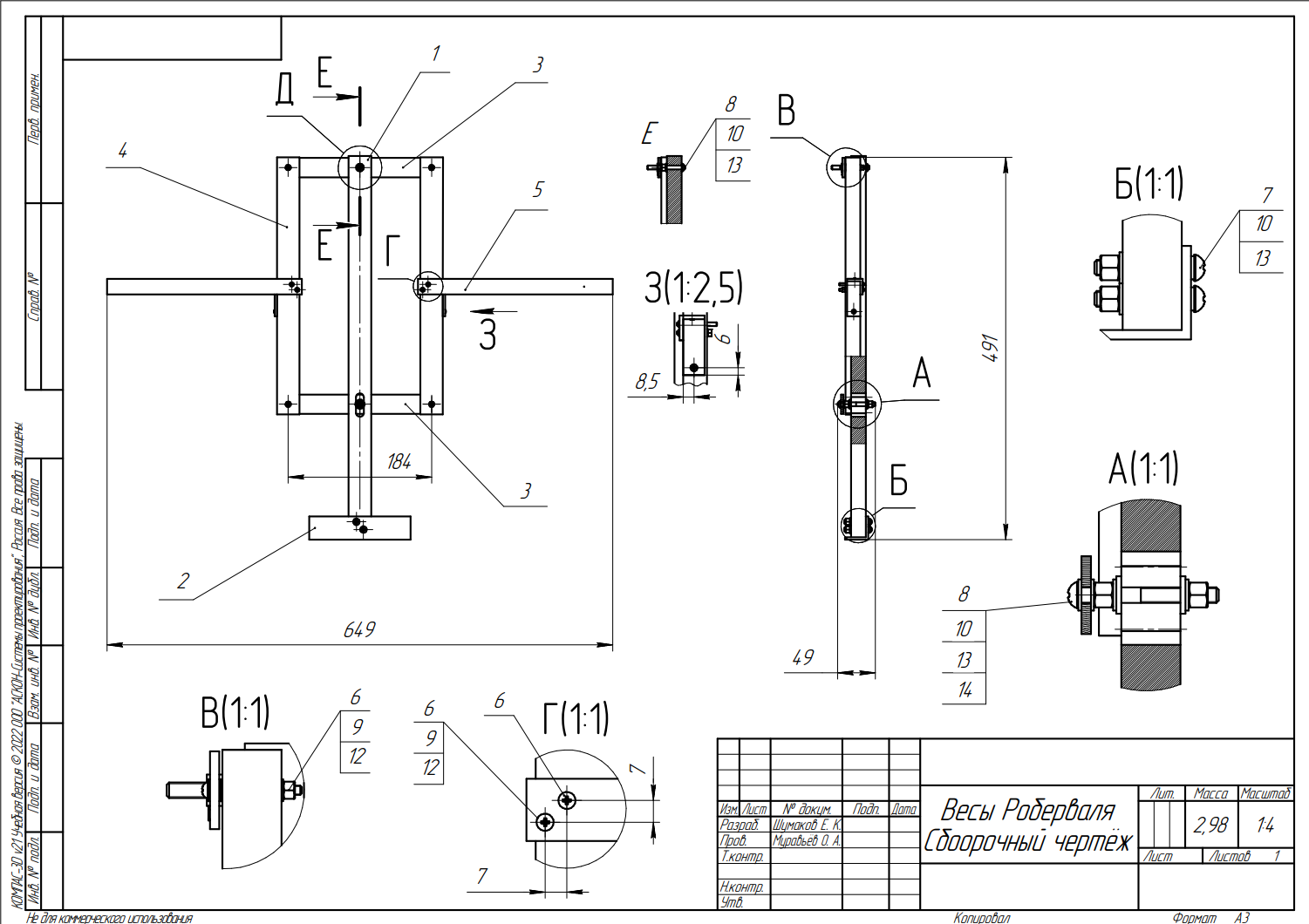

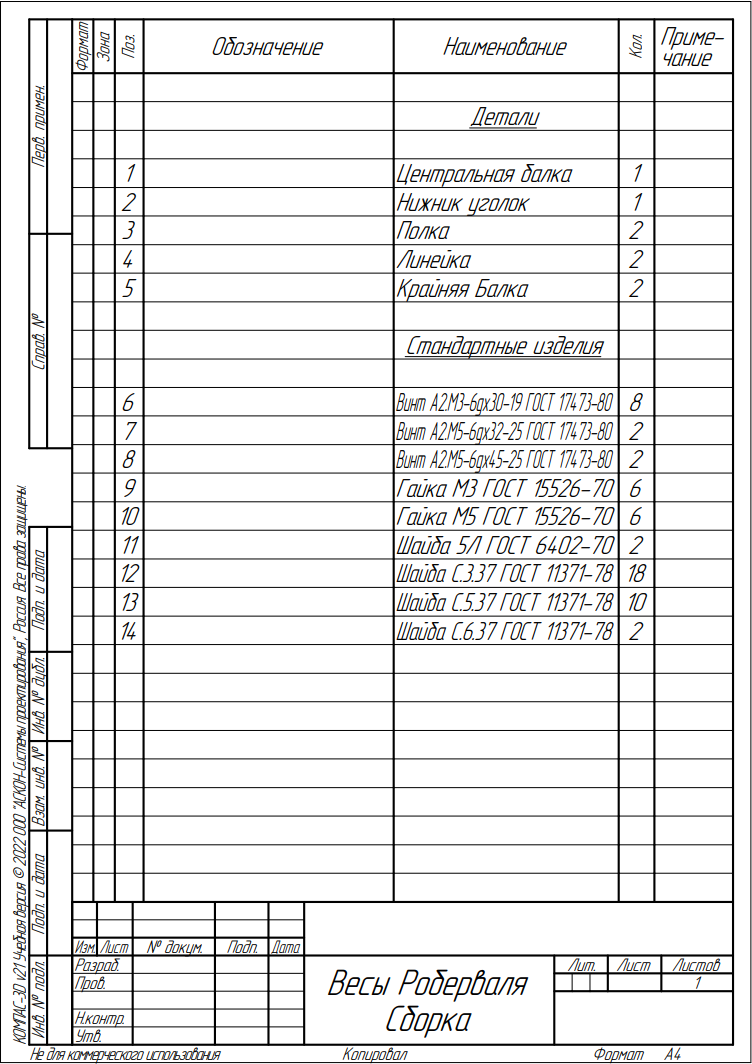

Сборка и спецификация

Использование оборудования в практикуме

До тура

Достать заготовки весов и грузиков из транспортировочной упаковки;
Разрезать кабельные стяжки, держащие металлические уголки (3) на главном бруске (1);
Установить металлические уголки (3) на бруски (5), закрепив их через просверленные отверстия. На один из болтов нужно надеть шайбу, затем закрепить его контргайкой. Второй болт можно не крепить, так как он нужен для удержания угла $90^\circ$ между брусками (5) и металлическими уголками (3);
Откалибровать весы их легким потряхиванием, для короткого устранение силы трения. В зависимости от наклона линеек (4) добавлять шайбы различного веса на саморезы в верхней части брусков (5), пока положение линеек (4) не станет параллельным;
Подготовить необходимые инструменты. Динамометра следует выбирать исходя из массы груза, чтобы вес груза выходил за пределы измерения динамометра. Размеры линейки могут варьироваться от 30 до 50см.

При пересменке

Необходимо откалибровать весы;
Проверить количество калибровочных шайб;
Проверить целостность грузиков.

После тура

Для транспортировки весов нужно отсоединить металлические уголки (4) и кабельными стяжками прикрепить их к главному бруску (1);
Остальное оборудование не является разборным.
