Заполните таблицу «A1.xlsx» и сдайте ее в качестве ответа. В таблице обязательно должен быть график $T_\mathrm{in}$ от $t$.
Подключим медную проволоку, предварительно помещённую в коробочку из пенополистирола, к источнику постоянного малого тока $I_0=15~$ мА. Используемый источник действительно является источником постоянного тока в силу того, что его внутреннее сопротивление гораздо больше сопротивления проволоки.
Будем измерять зависимость напряжения на проволоке от времени $U(t)$. Методика эксперимента позволяет определить сопротивление проволоки как $$R(t)=\dfrac{U(t)}{I_0}$$
Зависимость удельного сопротивления меди $\rho_{Cu}$ от температуры $T$, записанная в файле «Specific resistance.xlsx» позволяет получить значения температуры внутри коробочки, соответствующие измеренным точкам: $$T_{in}(t)=T(\rho_{Cu}(t))=T\left(\dfrac{R(t)}{R_{77~К}}\cdot\rho_{Cu,77~К}\right)$$

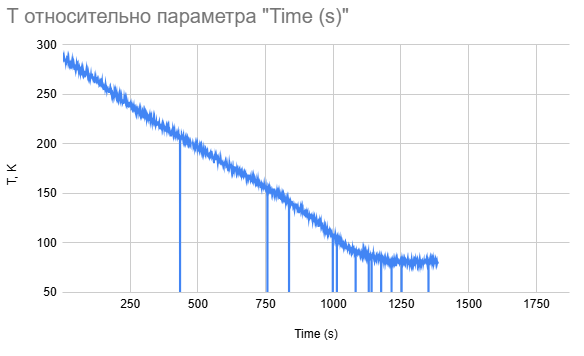

График снятой зависимости приведён на рисунке.
Заполните таблицу «A2.xlsx» и сдайте ее в качестве ответа . В таблице обязательно должен быть график $\alpha(T_\mathrm{in})$ от $T_\mathrm{in}$.
Запишем закон Ньютона-Рихмана для мощности тепловых потерь: $$P_{loss}=\alpha(T_{in}-T_{out})$$
Представив теплоёмкость проволоки в виде $C_{Cu}=c_{Cu}M$, перейдём к уравнению теплового переноса: $$c_{Cu}M\cdot\dfrac{dT_{in}}{dt}=-P_{loss}=-\alpha(T_{in}-T_{out})$$
Заметим, что удельная теплоёмкость меди является функцией температуры $T_{in}$ (см. файл «Specific heat capacity.xlsx»), поэтому коэффициент пропорциональности \alpha может быть выражен следующим образом: $$\alpha(T_{in})=\dfrac{c_{Cu}(T_{in})M}{T_{in}-T_{out}}\cdot\left(-\dfrac{dT_{in}}{dt}\right)$$

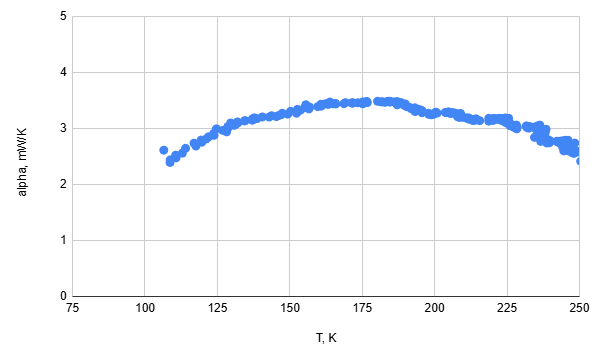

График рассчитанной зависимости приведён на рисунке.
Снимите зависимость $T_\mathrm{in}$ от времени $t$. Делайте измерения в течение 15 минут. Из-за того, что теплоемкость системы и поток тепла оказываются очень маленькими, изменением температуры воды можно пренебречь.
Заполните таблицу «A3.xlsx» и сдайте ее в качестве ответа. В таблице обязательно должен быть график $T_\mathrm{in}$ от $t$.
Определение температуры $T_{in}$ происходит аналогично пункту A1.

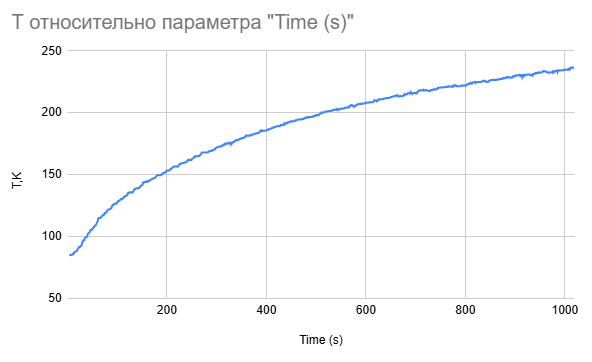

График снятой зависимости приведён на рисунке.
Заполните таблицу «A4.xlsx» и сдайте ее в качестве ответа. В таблице обязательно должен быть график $\alpha(T_\mathrm{in})$ от $T_\mathrm{in}$.
Запишем выражение для тепловой мощности, получаемой внутренностью коробочки из внешней среды: $$P_{heat}=\alpha(T_{out}-T_{in})$$
Выражение для коэффициента пропорциональности $\alpha$ примет следующий вид: $$\alpha(T_{in})=\dfrac{c_{Cu}(T_{in})M}{T_{out}-T_{in}}\cdot\dfrac{dT_{in}}{dt}$$

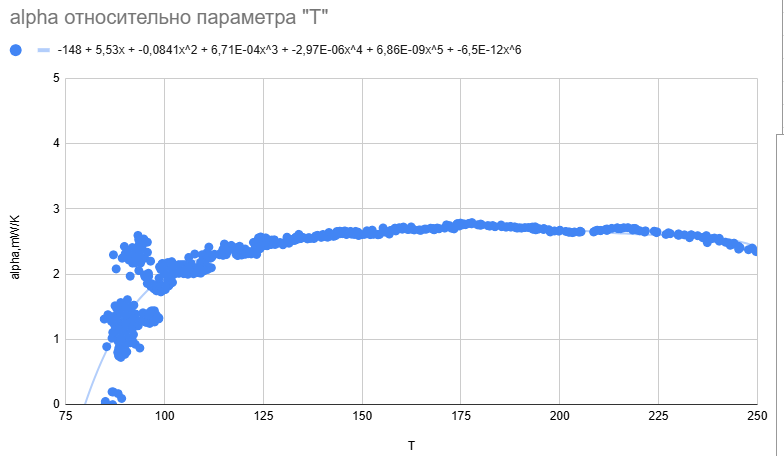

График рассчитанной зависимости приведён на рисунке.
Заполните таблицу «A5.xlsx» и сдайте ее в качестве ответа. В таблице обязательно должен быть графики $T_\mathrm{in}$ от $t$.
Температуру внутри коробочки определяем аналогично пункту A1, при этом источник постоянного тока подключён к медной проволоке, являющейся катушкой, намотанной на сердечник из $\rm YBCO$.

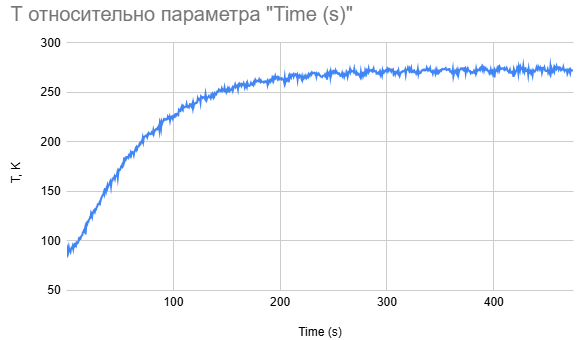

График снятой зависимости приведён на рисунке.
Заполните таблицу «A6.xlsx » и сдайте ее в качестве ответа. В таблице обязательно должен быть графики $T_\mathrm{in}$ от $t$.
Алгоритм снятия зависимости остаётся прежним, изменяется лишь внешняя среда, в которую помещена коробочка.

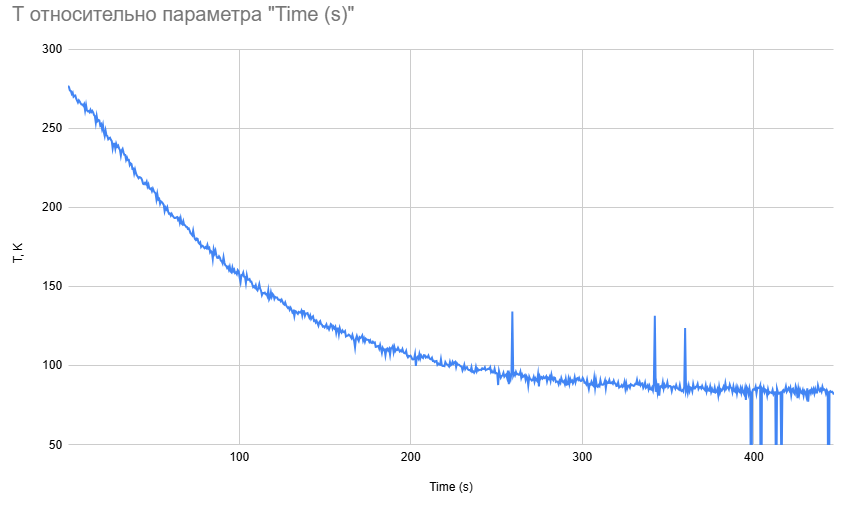

График снятой зависимости приведён на рисунке.
Заполните таблицу «A7.xlsx » и сдайте ее в качестве ответа. В таблице обязательно должны быть графики $C$ от $T$.
Присутствие в системе сердечника из $\rm YBCO$ немного изменяет вид уравнения теплового переноса: $$(C+c_{Cu}M)\dfrac{dT_{in}}{dt}=\alpha(T_{out}-T_{in})$$
Из приведённой записи могут быть получены выражения для теплоёмкости $C$
Обратите внимание, что коэффициенты $\alpha$ в этих выражениях отличаются, т.к. отличаются параметры внешней среды. Значение $\alpha$ нужно брать из пункта A4 при нагревании и из пункта A2 при остывании.

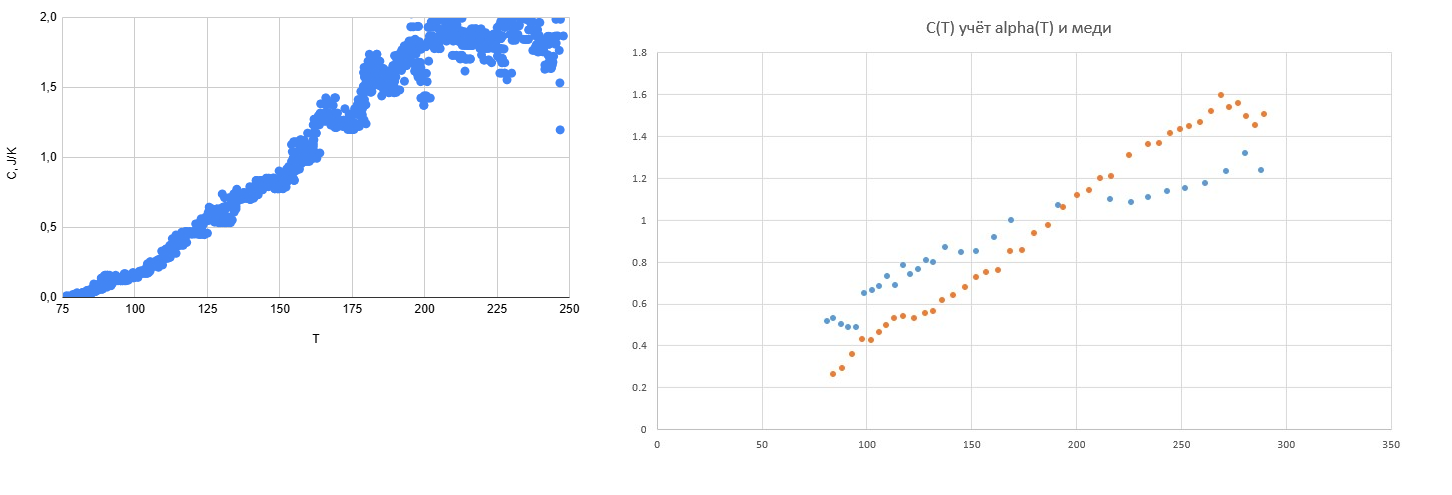

На рисунке показан характерный вид зависимостей, полученных из подобного пересчёта.
Решение сдайте на бланке «A8». Опишите использованные численные методы. В системе moodle в качестве ответа напишите «rdy».
Согласно теории Дебая теплоёмкость твёрдых тел описывается выражением:
\[
C\propto\left(\dfrac{T}{\Theta}\right)^3\int\limits_0^{\Theta/T}\dfrac{x^4e^x}{(e^x-1)^2}dx
\]
Будем варьировать параметр $\Theta$ и подбирать такое его оптимальное значение, при котором теоретическая зависимость теплоёмкости будет максимально приближать экспериментальную.
Интегрирование на отрезке $[0,\Theta/T]$ производится численными методами с использованием инструментов электронных таблиц.

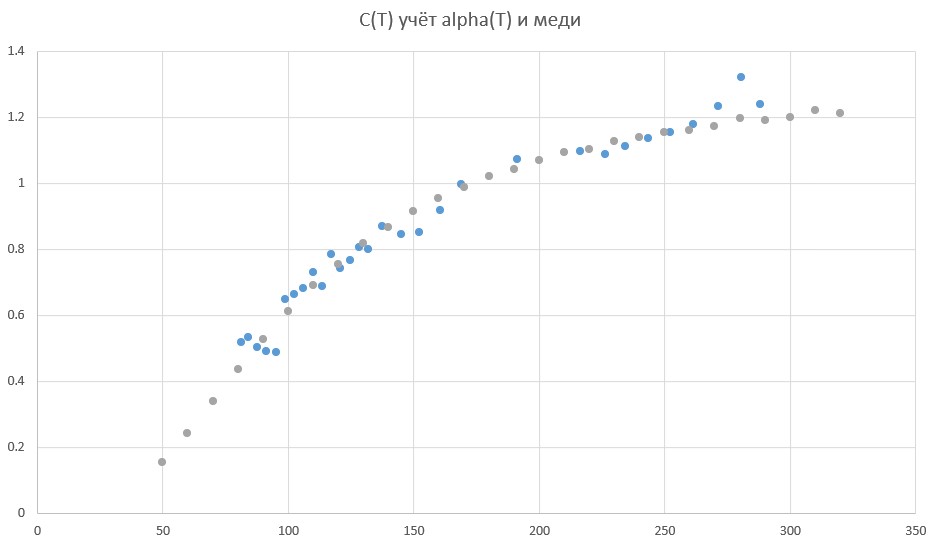

На рисунке показана аппроксимация экспериментальной зависимости при параметре $\Theta=430~$К.
Измеренное значение сопротивления $R_0=4.7~Ом$
Заполните таблицу «B2.xlsx » и сдайте ее в качестве ответа. В таблице обязательно должен быть график $L$ от $T$.
Осциллограммы напряжений в последовательном $LR$-контуре строятся в специальной программе, которая также рассчитывает отношение амплитуд сигналов $\eta$ и сдвиг фаз между ними $\Delta\varphi$ и позволяет сохранить эти данные. Расчётные величины для последовательного $LR$-контура могут быть выражены через характеристики цепи: $$\eta=\dfrac{\sqrt{(\omega{}L)^2+(R+R_0)^2}}{R_0}$$
$$\tan\Delta\varphi=\dfrac{\omega{}L}{R+R_0}$$
Из этих равенств нетрудно получить выражения для $R$ и $L$: $$R=R_0(\eta\cos\Delta\varphi-1)$$
$$L=\dfrac{R_0\eta\sin\Delta\varphi}{\omega}$$
Значение сопротивления проволоки $R$ позволяет определить температуру внутри коробочки $T_{in}$ (аналогично части A). Таким образом, можно получить зависимость $L(T)$.
Заполните таблицу «B3.xlsx » и сдайте ее в качестве ответа. В таблице обязательно должен быть график $L$ от $T$.
Рассуждения предыдущего пункта применимы и здесь.

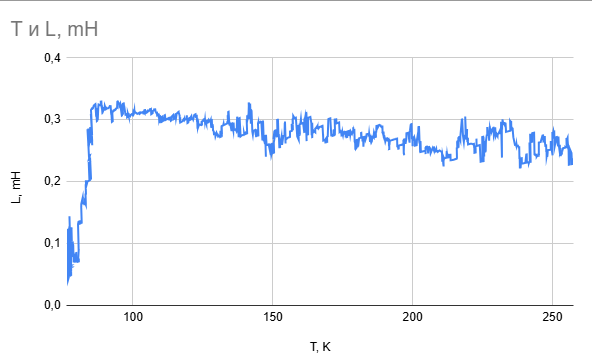

График зависимости $L(T)$ представлен на рисунке.
Заполните таблицу «B4.xlsx » и сдайте ее в качестве ответа.
Температура фазового перехода отвечает резкому скачку на графике $L(T)$. В качестве ответа можно взять температуру, соответствующую середине этого скачка.
\[T = (91 \pm 7)~К\]
