Внимание!

Перед выполнением работы ознакомьтесь с условием эксперимента и запишите номер установки! В задаче требуется оценка погрешностей!

Оборудование: механический “серый ящик”; линейка $50~$см; весы; гайки М4 (5 шт.); канцелярская клипса; масштабно-координатная бумага для построения графиков.

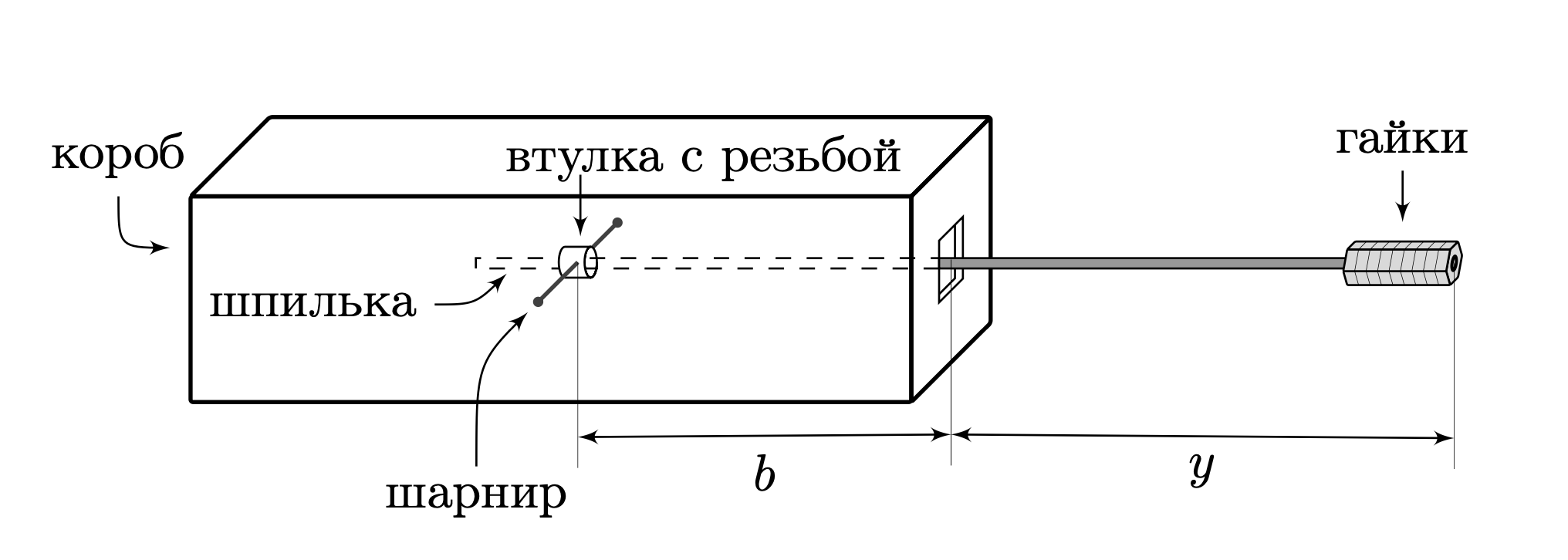

Механический «серый ящик» состоит из короба и шпильки, на один конец которой плотно навинчены 20 гаек М4. Шпилька шарнирно соединена с коробом с помощью втулки с резьбой.

Строго запрещено крутить гайки на шпильке!

Чтобы уменьшить длину выступающей части аккуратно вращайте шпильку по часовой стрелке; чтобы увеличить длину выступающей части — против часовой стрелки. При вращении шпильки по/против часовой стрелки вы достигнете предельного положения («упора»), которое проявляется ощутимым сопротивлением или полной невозможностью продолжения вращения.

После достижения упора с любой стороны запрещается продолжать вращение стержня в том же направлении (отвинчивать или завинчивать дальше).

В данной работе вам надо исследовать механический “серый ящик”.

При выполнении задания используйте следующие обозначения: $y$ — текущее расстояние от выступающего конца шпильки до внешней стенки короба.

Определите:

1 $b$ — расстояние от внешней стенки короба до оси вращения втулки;

2 $M$ — массу шпильки с гайками;

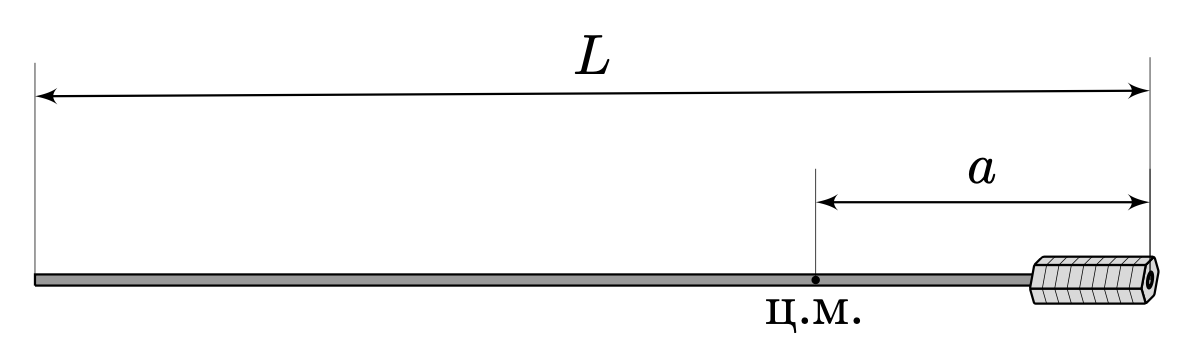

3 $a$ — расстояние от центра масс шпильки с гайками до края выступающей части;

4 $L$ — длину шпильки.
