Физика резки

Задачи
Корзина недоступна
Чтобы пользоваться корзиной для создания наборов задач, авторизуйтесь.

Разбалловка

0.0
Сумма баллов
A1  0.80 Записав закон сохранения энергии для системы, получите уравнение связи между $\theta$, $R$, $\mu$, $w$, $F_C$ и $N$.

1 Записан ЗСЭ:
\[F_c\mathrm dr=Rw\mathrm dr+\mathrm dA_{тр}\] 		0.20
2 Указано или используется, что смещение отреза относительно ножа равно смещению ножа 0.30
3 Получено выражение:
\[F_C=\mu N+Rw\] 		0.30
A2  0.80 Определите $F_C$. Ответ выразите через $R$, $\mu$, $\theta$, $w$.

1 Записан второй закон Ньютона:
\[F_C=\mu N\cos\theta+N\sin\theta\] 		0.40
2 Получен ответ:
\[F_C=\dfrac{Rw}{1-\dfrac{\mu}{\mu\cos\theta+\sin\theta}}\] 		0.40

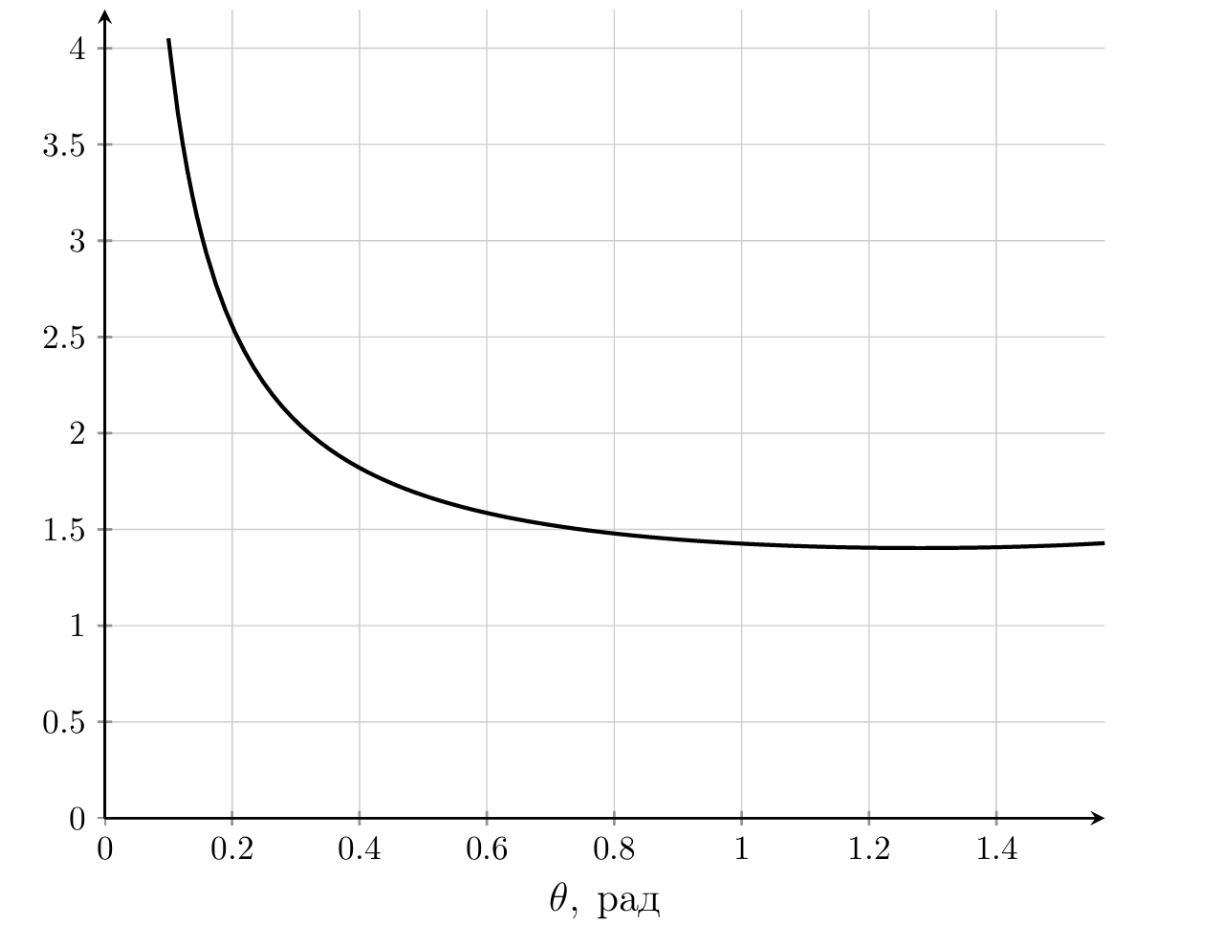

A3  1.00 Постройте качественный график $F_C(\theta)$ при $\mu=0.3$ в диапазоне $\theta\in[0;\pi/2]$. Укажите особые точки и их координаты. $F_C$ выражайте в единицах $wR$.

1
Построение графика:
3 Кривая имеет правильный качественный вид 0.30
4 На графике указан минимум 0.20
5 Определен угол минимума: \[\theta=\operatorname{arctg}\dfrac{1}{\mu}\approx73^{\circ}\] 0.30
6 Определена минимальная сила:
\[F_C=\dfrac{Rw}{1-\dfrac{\mu}{\sqrt{\mu^2+1}}}\approx 1.40Rw\] 		0.20
A4  0.20 Определите $F_C$ и $F_T$, пренебрегая трением. Ответы выразите через $R$, $\theta$, $w$.

1 Получен ответ:
\[F_C=Rw\] 		0.10
2 Получен ответ:\[F_T=Rw\operatorname{ctg}\theta\] 0.10
B1  0.20 Определите полную горизонтальную силу $F$, действующую на нож, пренебрегая трением. Ответ выразите через $R$, $\theta$, $w$, $\psi$.

1 Получен ответ:
\[F=Rw\] 		0.20
B2  1.50 Определите полную горизонтальную силу $F$, действующую на нож со стороны стружки. Ответ выразите через $R$, $w$, $\psi$, $\theta$, $\mu$.

1 Корректно связаны проекции силы $F$ и сила $N$:
\[F_{\perp}=N(\sin\theta+\mu\cos\theta\cos\psi)\]\[F_{\parallel}=\mu N\sin\psi\] 		2 × 0.30
2 Корректно записан ЗСЭ:
\[\mu N v+Rwv\cos\psi=F_{\perp} v\cos\psi+F_{\parallel} v\sin\psi\] 		0.60
3 Получен верный ответ:
\[F=\dfrac{Rw}{(\sin\theta+\mu\cos\theta\cos\psi)-\mu\cos\psi}\sqrt{\mu^2\sin^2\psi+(\sin\theta+\mu\cos\theta\cos\psi)^2}\] 		0.30
4 В ответе вместо $F$ записана $F_{\perp}$ -0.20
C1  0.30 Из геометрии определите $t_c$. Ответ выразите через $t$, углы $\varphi$ и $\alpha$.

1 Указано или используется, что длина стружки остается постоянной 0.10
2 Получен ответ:
\[t_c=t\dfrac{\cos(\varphi-\alpha)}{\sin\varphi}\] 		0.20
C2  0.30 Найдите, при каком угле $\varphi$ толщина стружки $t_c$ равна $t$.

1 Получен ответ:
\[\varphi=\pi/4+\alpha/2\] 		0.30
C3  1.00 Определите $\gamma$. Ответ выразите через $\varphi$, $\alpha$.

1 M1 Идея использовать теорему синусов в треугольнике скоростей 0.50
2 M1 Получен ответ:
\[\gamma=\dfrac{\cos\alpha}{\cos(\varphi-\alpha)\sin\varphi}\] 		0.50
3 M2 Использовано уравнение неразрывности:
\[v_1 t=v_2 t_c\] 		0.50
4 M2 Верно записана теорема косинусов для нахождения относительной скорости 0.30
5 M2 Получен ответ:
\[\gamma=\dfrac{\cos\alpha}{\cos(\varphi-\alpha)\sin\varphi}\] 		0.20
C4  1.20 Определите $F_C$. Ответ выразите $w$, $k$, $t$, $\varphi$, $\alpha$, $\beta$, $R$, $\gamma$.

1 Получена связь: \[F_C=N(\mu\sin\alpha+\cos\alpha)\] 0.20
2 Записан ЗСЭ: \[F_C\mathrm dr=Rw\mathrm dr+\mathrm dA_{тр}+k\gamma wt\mathrm dr\] 0.10
3 Записано выражение: \[\mathrm dA_{тр}=F_t\mathrm dr\dfrac{|v_2|}{|v_1|}\] 0.30
4 Выражено отношение скоростей: \[\dfrac{v_2}{v_1}=\dfrac{\sin\varphi}{\cos(\varphi-\alpha)}\] 0.20
5 Получен ответ: \[F_C=\dfrac{w(k\gamma t+R)}{1-\dfrac{\sin\beta\sin\varphi}{\cos(\varphi-\alpha)\cos(\beta-\alpha)}}\] 0.40
C5  0.10 Запишите выражение $F_C$ для металлов. Ответ выразите $w$, $k$, $t$, $\varphi$, $\alpha$ и $\beta$.

1 Получен ответ:
\[F_C=\dfrac{wkt\cos\alpha\cos(\beta-\alpha)}{\sin\varphi(\cos(\varphi-\alpha)\cos(\beta-\alpha)-\sin\beta\sin\varphi)}\] 		0.10
C6  1.00 Вычислите значение угла $\varphi$, при котором сила $F_C$ минимальна. Ответ выразите через $\beta$ и $\alpha$. Также определите силу $F_C$ согласно теории Мерчанта. Ответ выразите через $w$, $k$, $t$, $\beta$ и $\alpha$.

1 Идея приравнять производную к нулю 0.10
2 Получено уравнение: \[\cos(2\varphi-\alpha)\cos(\beta-\alpha)=\sin 2\varphi\sin\beta\] 0.30
3 Получен ответ: \[\varphi=\dfrac{\pi}{4}+\dfrac{\alpha-\beta}{2}\] 0.40
4 Получен ответ: \[F_C=\dfrac{wkt\cos\alpha\cos(\beta-\alpha)}{\sin\left(\dfrac{\pi}{4}+\dfrac{\alpha-\beta}{2}\right)\left(\cos\left(\dfrac{\pi}{4}-\dfrac{\alpha+\beta}{2}\right)\cos(\beta-\alpha)-\sin\beta\sin\left(\dfrac{\pi}{4}+\dfrac{\alpha-\beta}{2}\right)\right)}\] 0.20
D1  0.80 Определите силу $F$, действующую на лезвие, при медленной резке. Ответ выразите через $R$, $t$, $w$, $\mathrm d\Lambda/\mathrm da$.

1 Получен ответ: \[F\mathrm =Rw\mathrm -\mathrm d\Lambda/\mathrm da\] 0.80
2 Ошибка в знаке одного из слагаемых -0.70
D2  0.80 При какой минимальной начальной деформации $\varepsilon$ разрез может распространяться самопроизвольно, без затрачивания внешней работы? Ответ выразите через $R$, $E$ и $t$.

1 Указано или используется, что $F=0$ 0.10
2 Выражена объемная плотность энергии деформации: \[W=\dfrac{1}{2}E\varepsilon^2\] 0.30
3 Выражено изменение площади свободной треугольной области:
\[S=t\mathrm da\] 		0.20
4 Получен ответ: \[\varepsilon_{\min}=\sqrt{\dfrac{2R}{E t}}\] 0.20
