Энергия ветра

A1  0.40
Рассмотрим порцию воздуха с плотностью $\rho_A$ текущего по трубе с поперечным сечением $A_0$, как показано на рисунке 2. Покажите, что мощность потока равна:$$P_W=\frac{1}{2} \rho_A A_0v^n. \tag{1}$$Определите значение $n$.
Рис. 2

За время $\mathrm d t$ масса воздуха $\mathrm d m = \rho_A A_0 v \, \mathrm d t$ вовлекается внутрь трубы. Ее кинетическая энергия на бесконечном удалении от трубы равна нулю, а внутри трубы $\mathrm d K = \mathrm d m v^2 /2$, поэтому
\[P_W = \frac{\mathrm d K}{\mathrm d t} = \frac{1}{2} \rho _A A_0 v^3 \]

Ответ: \[n=3\]
A2  0.40
Рассмотрим турбину с эффективной площадью ротора $A_0$, находящуюся в потоке воздуха. Можно считать, что скорость потока в окрестности турбины равна $\left(v_0+v_2\right)/2$, где $v_0$ – скорость набегающего на турбину воздуха, $v_2 –$ скорость ветра за турбиной. Максимальная мощность, отобранная турбиной от воздуха, может быть записана как
$$P_R=\frac{1}{4}\rho_AA_0\left(v_0+v_2\right)\left(v_0^2-v_2^2\right). \tag{2}$$
Скорость ветра за турбиной запишем как $v_2=\lambda v_0$. Качественно понятно, что для извлечения максимальной мощности коэффициент $\lambda$ не должен быть очень маленьким (поток останавливается), и не должен быть очень большим (турбина почти не отбирает мощность от потока). Найдите оптимальное значение $\lambda$, при котором турбина получает максимальную мощность.

Перепишем выражение в терминах $\lambda$:
\[P_R = \frac{1}{4} \rho_A A_0 v_0^3 (1 + \lambda) (1- \lambda^2) = \frac{1}{4} \rho_A A_0 v_0^3 \left( 1 + \lambda - \lambda^2 - \lambda^3 \right) \]Возьмем производную:
\[P_R' = \frac{1}{4} \rho_A A_0 v_0^3 (1 - 2 \lambda - 3 \lambda^2) = 0 \quad \Rightarrow \quad \mathcal{D} = 16, \quad \lambda = \frac{-2 \pm 4}{6} \]

Ответ: \[\lambda = \frac{1}{3}\]
A3  0.20 Определим КПД турбины $C_P$ как отношение отбираемой турбиной мощности $P_R$ к мощности потока $P_W$:
$$C_P=\frac{P_R}{P_W}.\tag{3}$$
Используя данные пункта A2 определите максимальное значение $C_P$. Данное значение независимо друг от друга в 1920 году вычислили немецкий ученый Альберт Бец и русский ученый Николай Жуковский.


Подставим $\lambda = 1/3$ в выражение
\[C_P = \frac{\frac{1}{4}\rho_A A_0 v_0^3 (1+\lambda)(1-\lambda^2)}{\frac{1}{2}\rho_A A_0 v_0^3} = \frac{16}{27}\]

Ответ: \[C_P = \frac{16}{27}\]

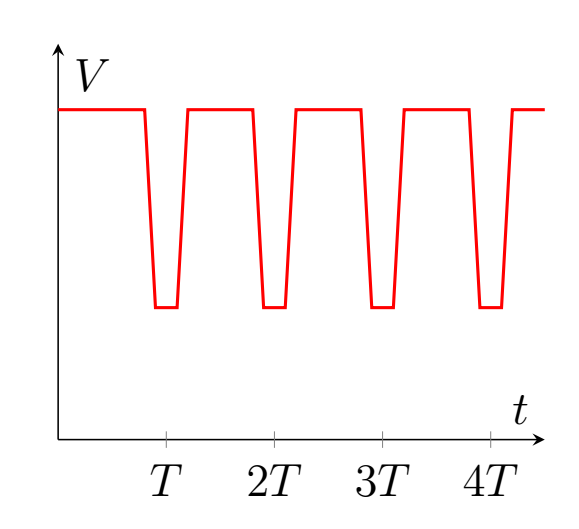

B1  0.80 Соберите цепь, показанную на рисунке 3. Включите мультиметр в режиме вольтметра, вместо режима измерения частоты. Не подавая напряжение на вентилятор, медленно вращайте вентилятор рукой, и вы увидите, что напряжение изменяется. Нарисуйте качественный график зависимости напряжения от угла поворота вентилятора (от времени). Обозначьте на нём период сигнала.

Ответ:
B2  2.40 КПД вентилятора описывается формулой
$$\eta_M=\frac{P_W}{P_M},$$где $P_W$ – мощность потока воздуха, $P_M$ – электрическая мощность, подведённая к вентилятору. Этот КПД остаётся постоянным в диапазоне напряжений $3\ V-12\ V$ на вентиляторе. Выполните эксперимент, определите КПД $\eta_M$ и показатель степени $n$ в выражении для мощности $P_W$ в A1. Укажите схему установки.

Электрическая мощность $P_M = IU$, механическая мощность $P_W = \frac{1}{2} \rho_A A_0 (0.0873~м \cdot f_M)^n$. Диаметр трубы $D_0 = 15.1~см$, из него можно вычислить $A_0=\pi D_0^2/4$.

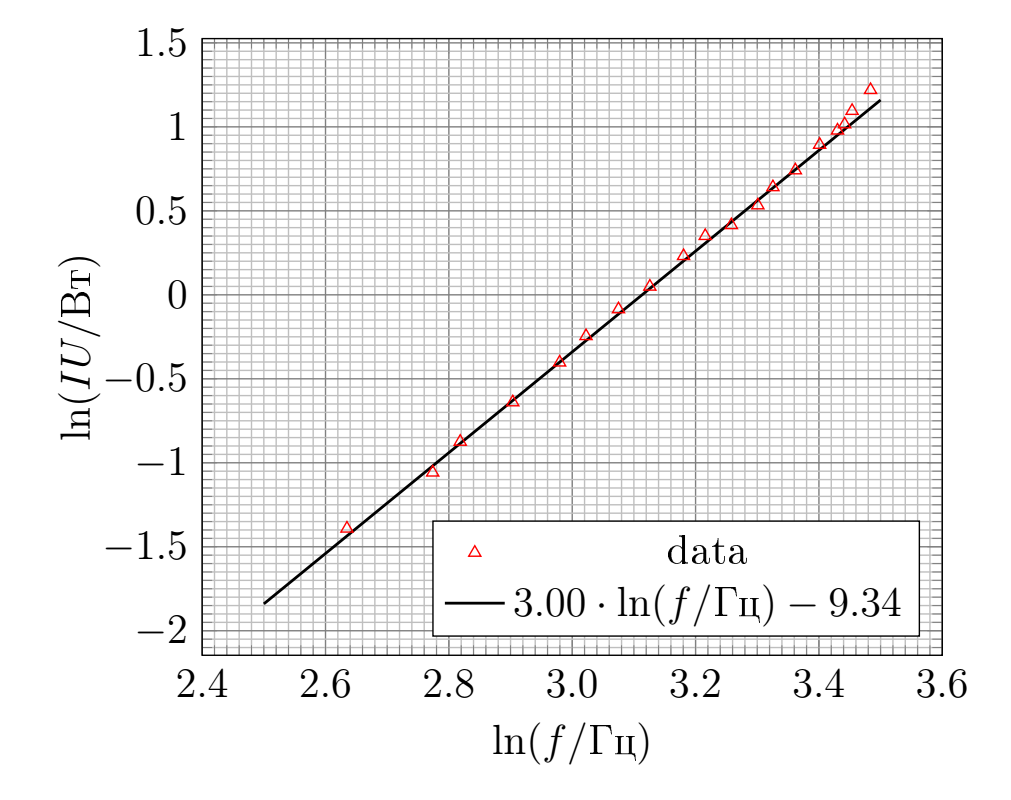

\[IU = \frac{\pi D_0^2}{8 \eta_M} \rho_A (0.0873~м)^n \cdot f_M^n, \quad \Rightarrow \quad \ln IU = C + n \ln f_M.\]Снимем зависимость $I$ и $f_M$ в зависимости от напряжения $U$.

$f, Гц$$V, В$$I, мА$$f, Гц$$V, В$$I, мА$
13,943,1479,226,007,97190
16,023,6994,127,148,52200
16,754,03103,527,819,04210
18,244,50117,228,849,54220
19,685,08131,630,0010,18240
20,545,54141,230,8810,64250
21,656,05151,731,2411,04250
22,786,49161,831,6211,50260
24,067,07178,232,5812,09280
24,927,50189,3

Из свободного члена $C=-9.34$ мы можем вычислить КПД:
\[e^C= \frac{\pi D_0^2}{8 \eta_M} \rho_A (0.0873~м)^3\]

Ответ: \[n=3, \quad \eta_M = 7.8\%\]

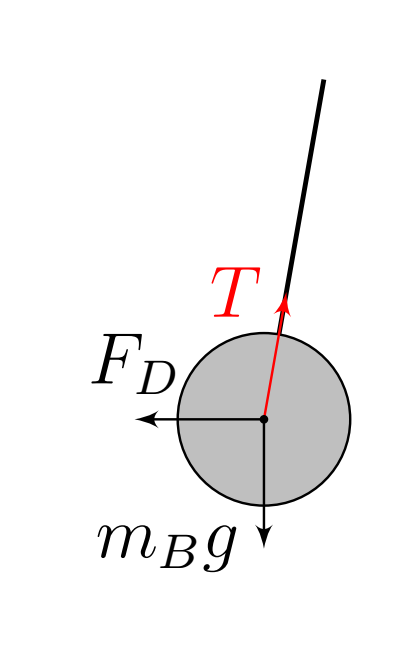

C1  0.70 Покажите, как связаны между собой скорость воздушного потока $v$ и угол отклонения $\theta$. Нарисуйте силы, действующие на шарик. Выразите ответ через массу шарика $m_B$, $\rho_A$, $d_B$ и константы.

Равнодействующая силы тяжести и $F_D$ должна быть направлена вдоль нити, поэтому
\[\tan \theta = \frac{F_D}{m_B g}\]

Ответ:
Ответ: \[v = \sqrt[m]{\frac{8 m_B g \tan \theta}{\pi C_D \rho_A d_B^2 }}\]
C2  2.80 Выполните эксперимент и определите коэффициент $C_D$ и показатель степени $m$.

Подвесим шарик на нити. Расстояние между трубой и подвесом $H=45.4~см$. Будем измерять зависимость координаты $x$ вдоль трубы от частоты $f$.

$f,~Гц$$x,~см$$f,~Гц$$x,~см$
0,012,930,614,5
13,213,431,914,8
15,313,533,615,0
18,113,434,715,1
20,013,636,015,4
21,713,829,914,4
23,914,027,114,2
25,814,323,813,9
27,414,318,613,5
29,414,414,013,2

Зависимость, угла наклона от скорости описывается формулой:

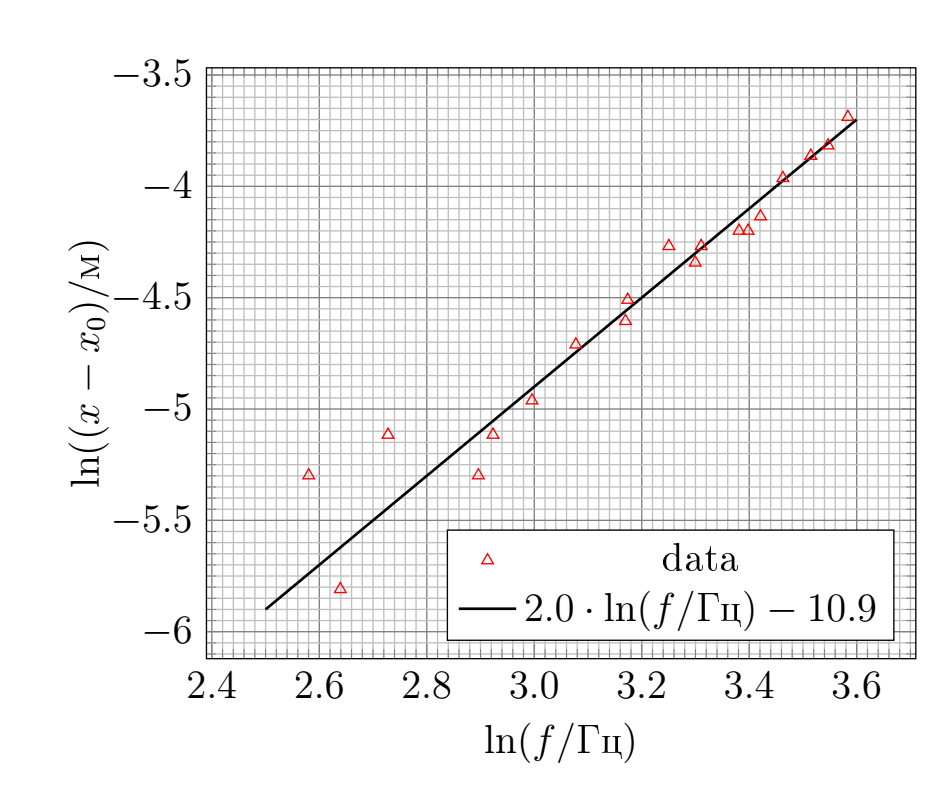

\[\tan \theta \simeq \theta \simeq \frac{x-x_0}{H} =( f \cdot 0.0873~м)^m \cdot \frac{\pi C_D \rho_A d_B^2}{8 m_B g}, \]поэтому $\ln (x-x_0) = C + m \ln f$.

Из свободного члена $C=-10.9$ можно вычислить
\[C_D = e^{C} \frac{8 m_B g}{\pi H \rho_A d_B^2 (0.0873~м)^2} = 0.22\]

D1  0.40 Выразите $A$ и $B$ через введенные ранее переменные.

D2  0.30 Последнее выражение может быть линеаризовано и записано в виде
$$\ln{y}=\ln{\frac{b}{a}}+c\ln{v}\ \tag{11}$$Запишите выражение для $y$

D3  2.50 Выполните эксперимент и определите значения величин $b/a$ и $c$.

E1  0.20 Получите выражение для $k$ через раннее введенные величины.

E2  1.20 Проведите эксперимент и найдите сопротивление $R_0$.

E3  0.20 Перепишите уравнение (12) в виде
$$\ln{y}=\ln{\frac{b}{a}}+c\ln{v}.\ \tag{14}$$ Получите выражение для y через раннее введенные величины.

E4  2.50 Выполните эксперимент и найдите $b/a$ и $c$.

F1  0.40 Определите сопротивление обмотки ротора двигателя $R_M$. Это сопротивление может немного изменяться при повороте вала двигателя.

F2  2.40 Выполните эксперимент и определите оптимальное значение нагрузки $R_L$ для максимальной передачи мощности от потока воздуха турбине. Постройте график зависимости мощности от сопротивления нагрузки $R_L$.

F3  2.20
КПД турбины $\eta_{WT}$ определим как отношение мощности, выделяющаяся на нагрузке $R_L$, к мощности потока воздуха $P_W$. Используя оптимальное значение сопротивления $R_L$ из предыдущего пункта, проведите измерения и постройте график $\eta_{WT}$ от $TSR$.
Если вам потребуется измерять две частоты одновременно, вы можете собрать схему, изображенную на рисунке 12. Черные и красные провода датчиков подсоединяются постоянно к мультиметру, а отрицательный вывод батарейки подсоединяется к одному из датчиков (синий провод) по необходимости.
