В данной задаче требуется оценка погрешностей.

Часть A

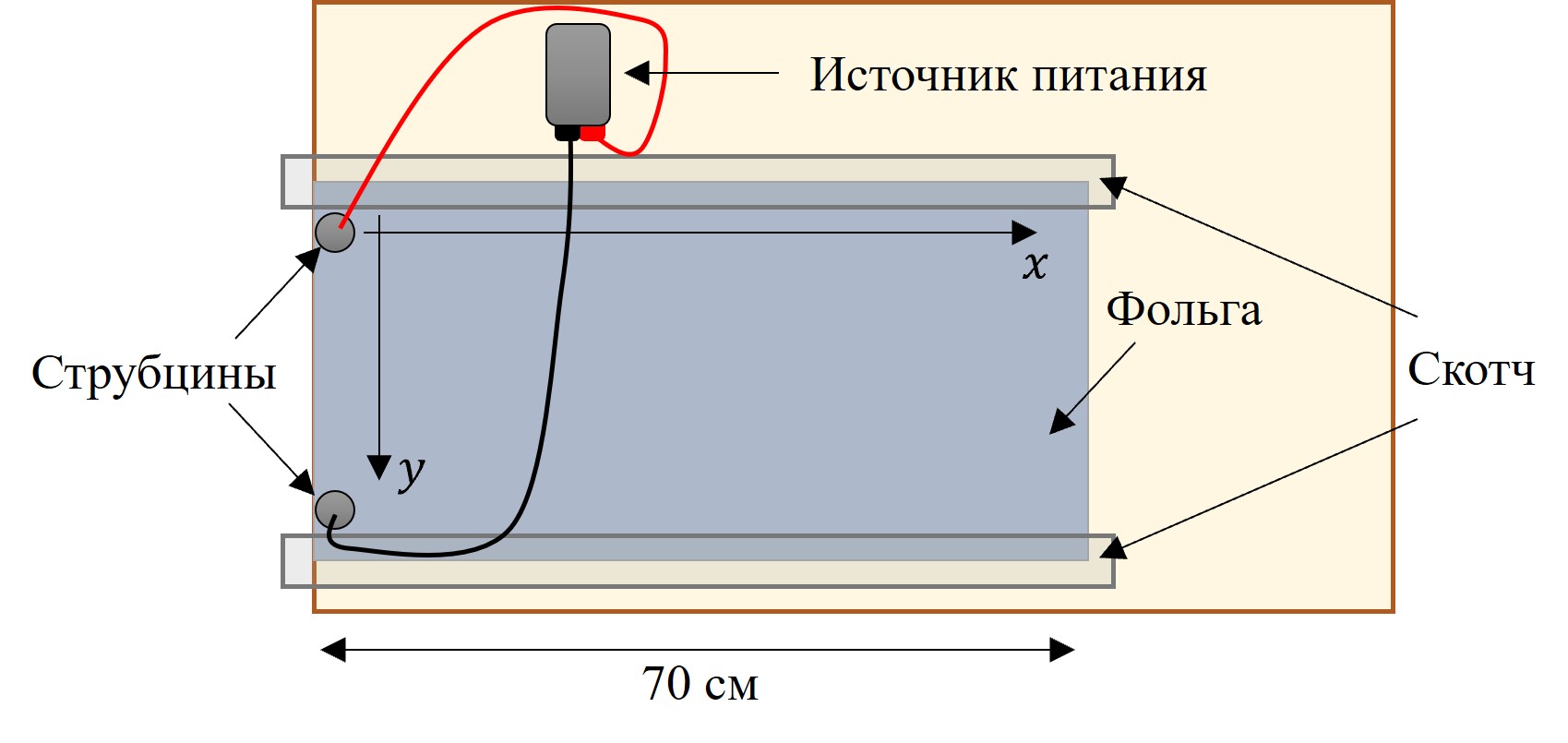

Соберите установку, изображенную на рис. 1. Для этого разверните на столе лист фольги длиной $70~см$. Положите его так, чтобы один из коротких краев листа шел вдоль края стола. Приклейте лист к столу малярным скотчем. Прижмите лист фольги к столу двумя струбцинами, так, чтобы металлические винты струбцин оказались над поверхностью стола. Расстояние между центрами винтов струбцин должно быть равно $24~см$. Подключите к винтам струбцин источник питания в выключенном состоянии при помощи соединительных проводов. Включите источник питания и убедитесь, что он настроен на пропускание тока $I_0 \approx 5 ~ А$ через фольгу. Ток измеряйте по амперметру источника питания.

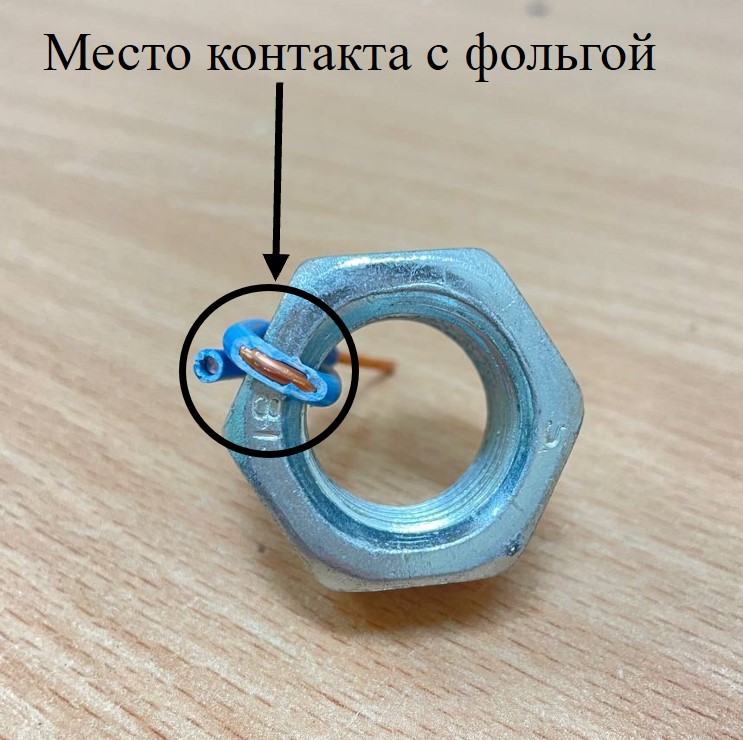

Для измерения напряжения на фольге используются контакты с подключенным к ним мультиметром (см. рис. 2 и рис. 3).

A1  ^1.50 Измерьте напряжение между винтами струбцин $U^*$, прикладывая контакты мультиметра непосредственно к винтам. Найдите две точки фольги с максимальным напряжением между ними. Отметьте эти точки на схематичном рисунке. Измерьте напряжение $U_0$ между этими точками. Совпадают ли величины $U^*$ и $U_0$? Если нет, то почему? Рассчитайте отношение $R_0={U_0}/{I_0}$.

A2  ^1.00 Введем систему координат как показано на рисунке 1. Начало координат поместите в одну из точек, между которыми измерялось $U_0$. Будем указывать координаты точек в формате $(x,y)$, где $x$ и $y$ указаны в см. Измерьте напряжения $U_i$ между парами точек $(\Delta x \cdot (i-1),0)$ и $(\Delta x \cdot i,0)$ в диапазоне $i$ от 1 до 10 для $\Delta x = 3 \; см$.

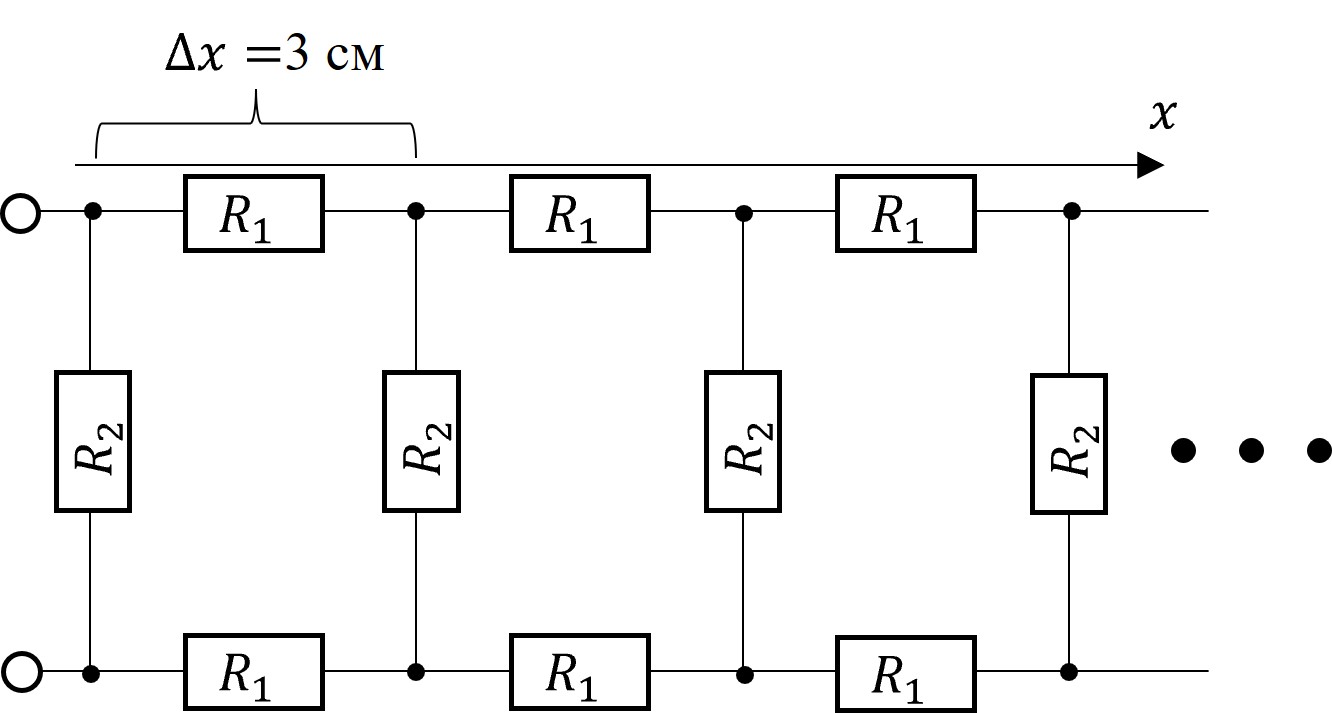

Для описания работы некоторых электрических элементов с сильным распределением потенциала в пространстве (например, солнечных батарей) моделирование распределенного сопротивления является крайне актуальной задачей. Предложим модель распределения напряжения в исследуемой системе. В этой модели фольгу можно разбить на последовательные и параллельные сопротивления, соединенные в бесконечную цепочку (см. рисунок 4).

A3  ^1.00 Докажите, что измеренные напряжения $U_i$ соответствуют предложенной модели.

A4  ^1.40 Рассчитайте модельные сопротивления $R_1$ и $R_2$.

A5  ^1.40 Для малых $\Delta x$ ($\Delta x \ll 3 \ см$) можно сделать предположение, что сопротивление $R_1=A\Delta x$, а сопротивление $R_2=B/\Delta x$. Рассчитайте модельные сопротивления $R'_1$ и $R'_2$ для $\Delta x ' = 0.1 \ см$. Определите величины $A \ и \ B$.

A6  ^1.50 Измерьте зависимость напряжения $U_{9y}$ между точками $(9,0)$ и $(9,y)$ от координаты $y$. Измерьте зависимость напряжения $U_{12y}$ между точками $(12,0)$ и $(12,y)$ от координаты $y$. Нанесите обе измеренные зависимости на один график.

A7  ^0.50 Можно ли считать измеренные зависимости линейными? Если нет, то можно ли считать с учетом точности эксперимента, что зависимости имеют одинаковый профиль? (все измеренные точки одной зависимости можно получить умножением всех точек другой зависимости на некоторую одинаковую для всех точек константу).

Часть B

Для проводящих поверхностей вводят понятие поверхностного сопротивления. Для его определения представим, что имеется плоский вытянутый проводник длиной $l$ и шириной $d$ (рис. 5). Сопротивление такого проводника $R$ пропорционально его длине и обратно пропорционально ширине:

\begin{equation}
R=r\, {l}/{d}.
\end{equation}

Коэффициент пропорциональности $r$ называют поверхностным сопротивлением.

B1  ^1.70 Измерьте поверхностное сопротивление выданной вам фольги.

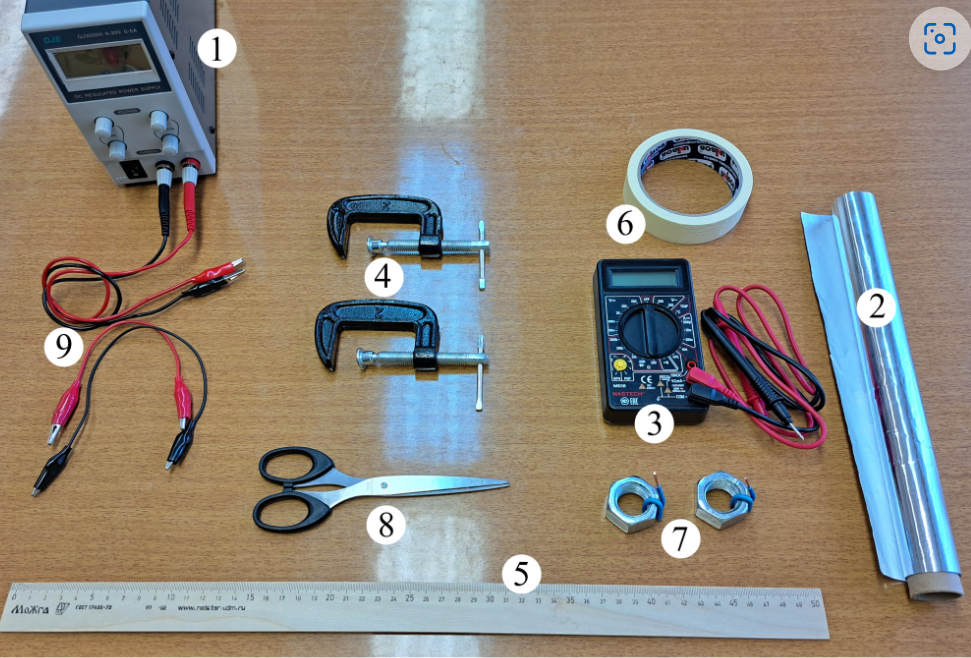

Оборудование

1. Лабораторный источник питания
2. Лист фольги (по требованию вам может быть выдан второй лист)
3. Мультиметр со щупами
4. Две струбцины
5. Линейка $50~см$
6. Скотч малярный
7. Два контакта для соединения мультиметра с фольгой
8. Ножницы
9. Соединительные провода (2 банан–крокодил, 2 крокодил–крокодил)
