Транзистор и сборка логических схем

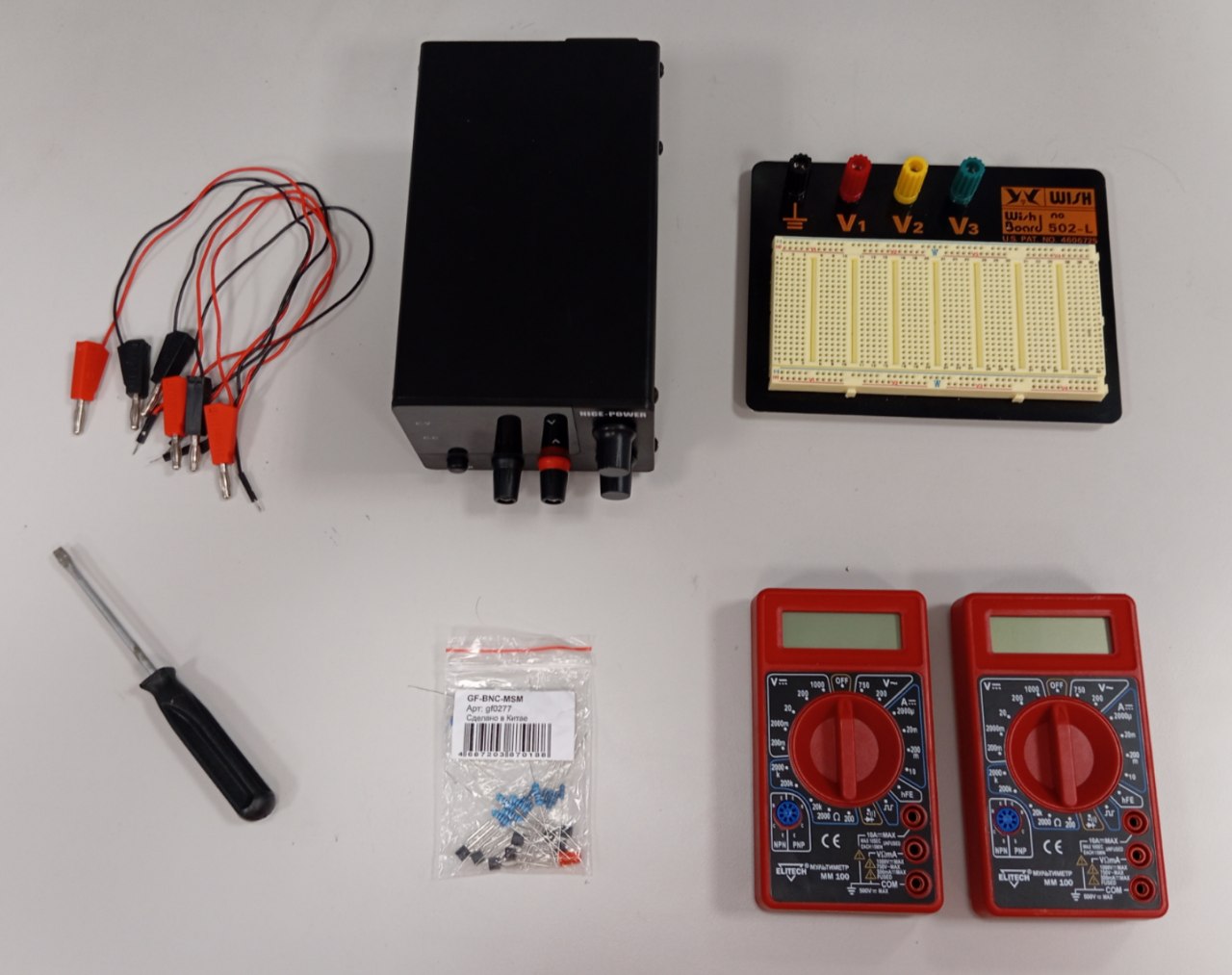

Оборудование

  1. Лабораторный источник питания
  2. Макетная плата
  3. Персональный набор перемычек
  4. Биполярный транзистор 2N4401 (8 шт.)
  5. Резистор $130~кОм$
  6. Резистор $10~кОм$ (8 шт.)
  7. Резистор $5.1~кОм$ (5 шт.)
  8. Резистор $1~кОм$
  9. Резистор $100~Ом$
  10. Потенциометр $100~кОм$
  11. Светодиод красный
  12. Отвёртка
  13. Мультиметр (2 шт.)
  14. Соединительные провода банан–плата (6 шт.)

Часть A. Свойства транзистора

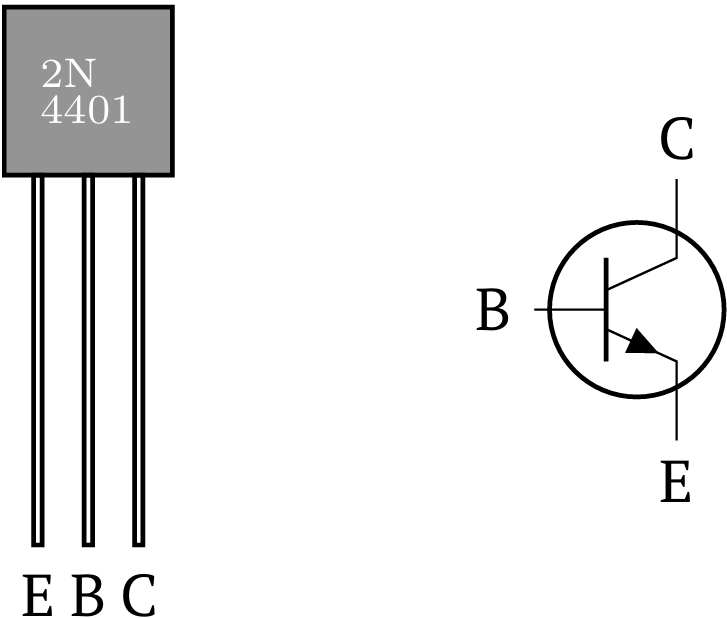

Биполярный транзистор – полупроводниковый прибор с тремя выводами, подключенными к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. Вывод, соответствующий центральному слою, называется база (B), два других вывода – коллектор (C) и эмиттер (E). Соответствие ножек транзистора его выводам показано на рис. 1.

A1 С помощью мультиметра определите соответствие выданных резисторов резисторам, описанным в оборудовании. Разложите их отдельно для удобства дальнейшей работы.

Рис. 2

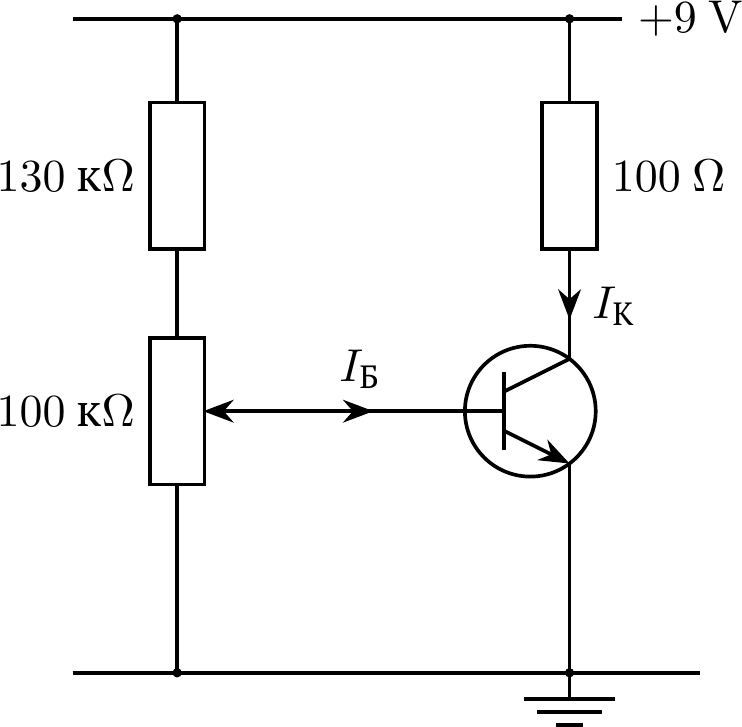

A2 Соберите цепь по схеме рис. 2. Снимите зависимость тока коллектора $I_{C}$ от тока базы $I_{B}$. Вычислите коэффициент усиления по току $\mathrm{hFE}=I_{C}/I_{B}$.

Рис. 3

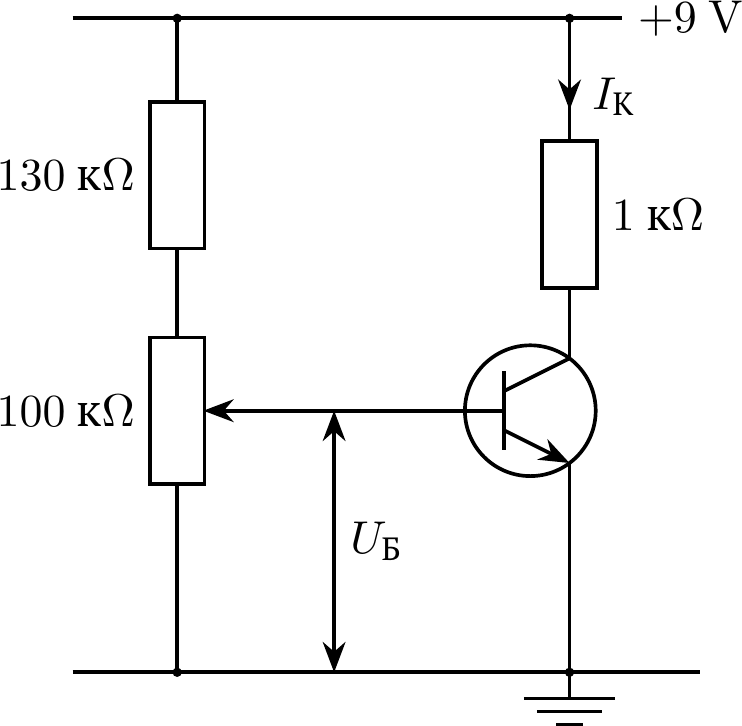

A3 Соберите цепь по схеме рис. 3. Снимите зависимость тока коллектора $I_{C}$ от напряжения база–эмиттер $U_{BE}$.

Часть B. Логика

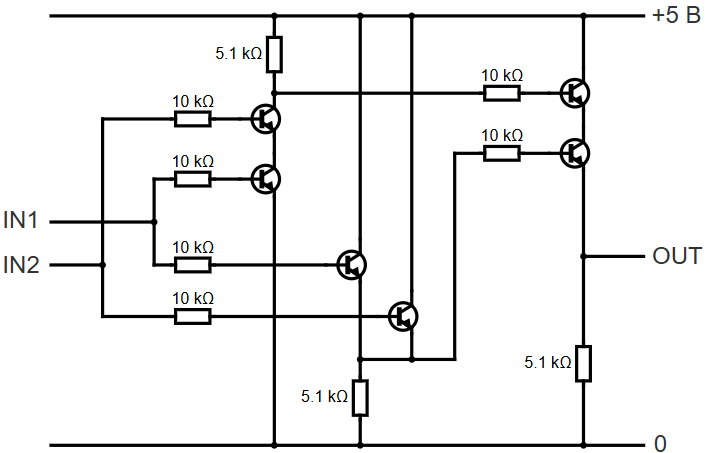

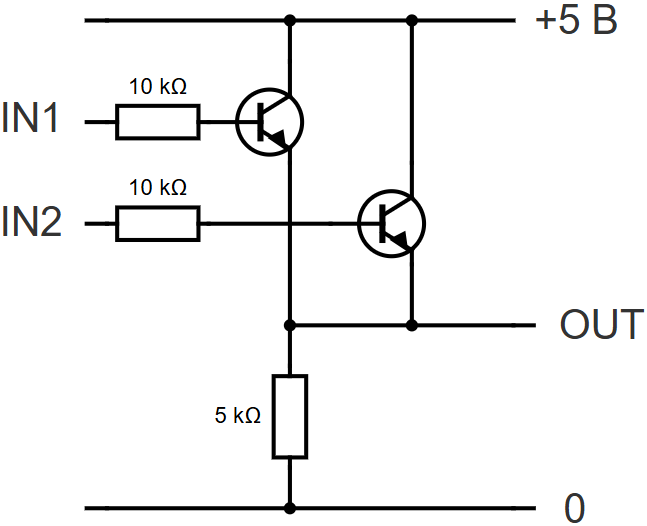

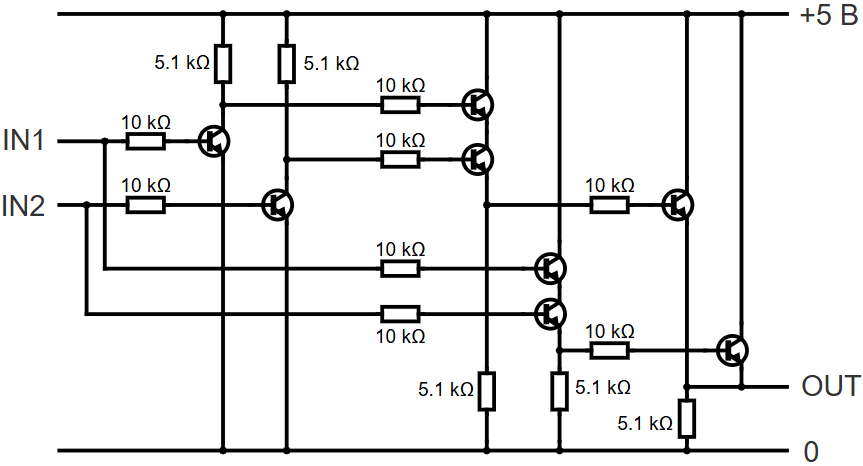

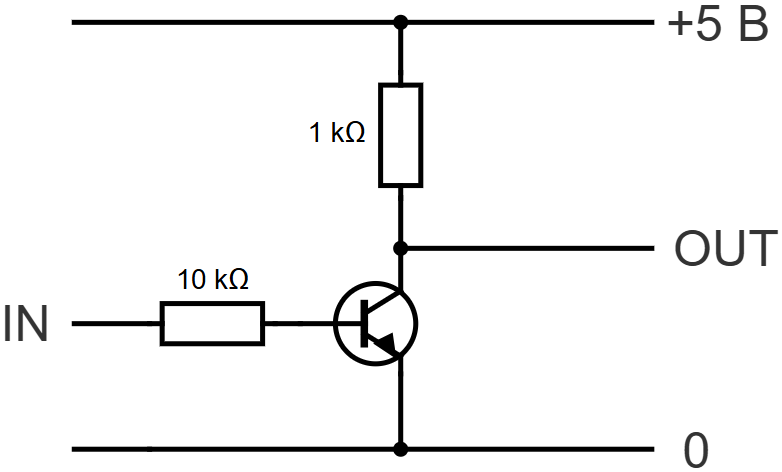

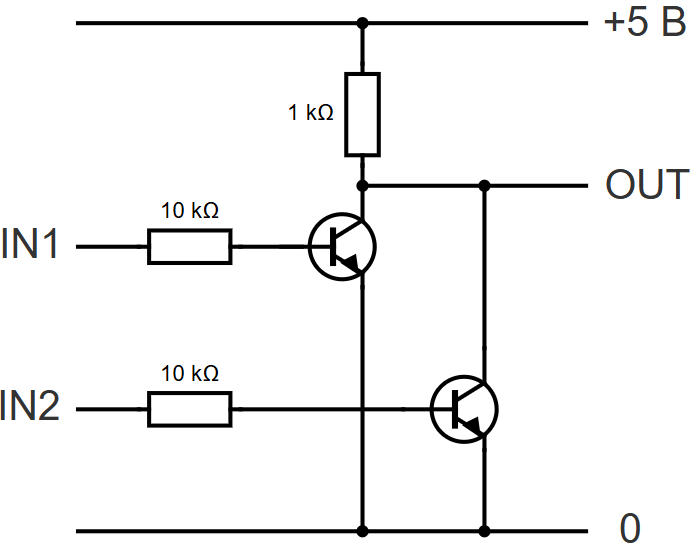

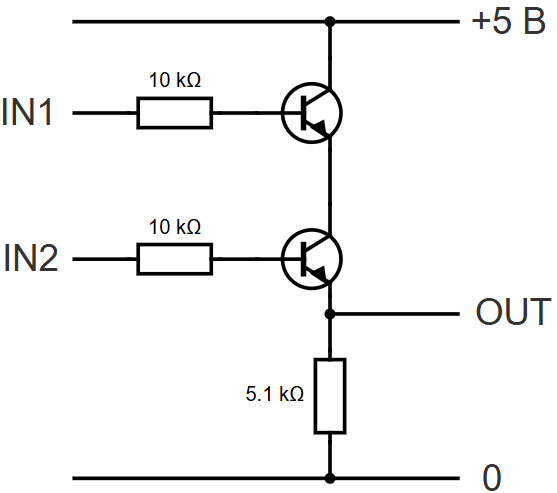

B1 Для каждой из схем ниже постройте таблицу истинности и идентифицируйте её как логический элемент.

Подача сигнала на вход осуществляется замыканием входа и плюса напряжения. Для индикации выходного напряжения используйте светодиод.

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9
