A1  ^?? С помощью мультиметра определите соответствие выданных резисторов резисторам, описанным в оборудовании. Разложите их отдельно для удобства дальнейшей работы.

A2  ^?? Соберите цепь по схеме рис. 2. Снимите зависимость тока коллектора $I_{C}$ от тока базы $I_{B}$. Вычислите коэффициент усиления по току $\mathrm{hFE}=I_{C}/I_{B}$.

$I_Б, ~мкА$	$0$	$10$	$20$	$30$	$50$
$I_К, ~мА$	$0$	$2.7$	$5$	$7.3$	$13$

A3  ^?? Соберите цепь по схеме рис. 3. Снимите зависимость тока коллектора $I_{C}$ от напряжения база–эмиттер $U_{BE}$.

Транзистор резко открывается при $U_{БЭ}=600~мВ$.

$U_{БЭ},~ мВ$	$0$	$340$	$450$	$500$	$540$	$560$	$590$	$617$	$638$	$648$	$656$	$661$	$665$	$670$	$676$
$I_К,~ мА$	$0$	$0$	$0.0014$	$0.01$	$0.052$	$0.11$	$0.35$	$1.05$	$2.57$	$3.89$	$5.22$	$6.38$	$7.24$	$8.21$	$8.91$

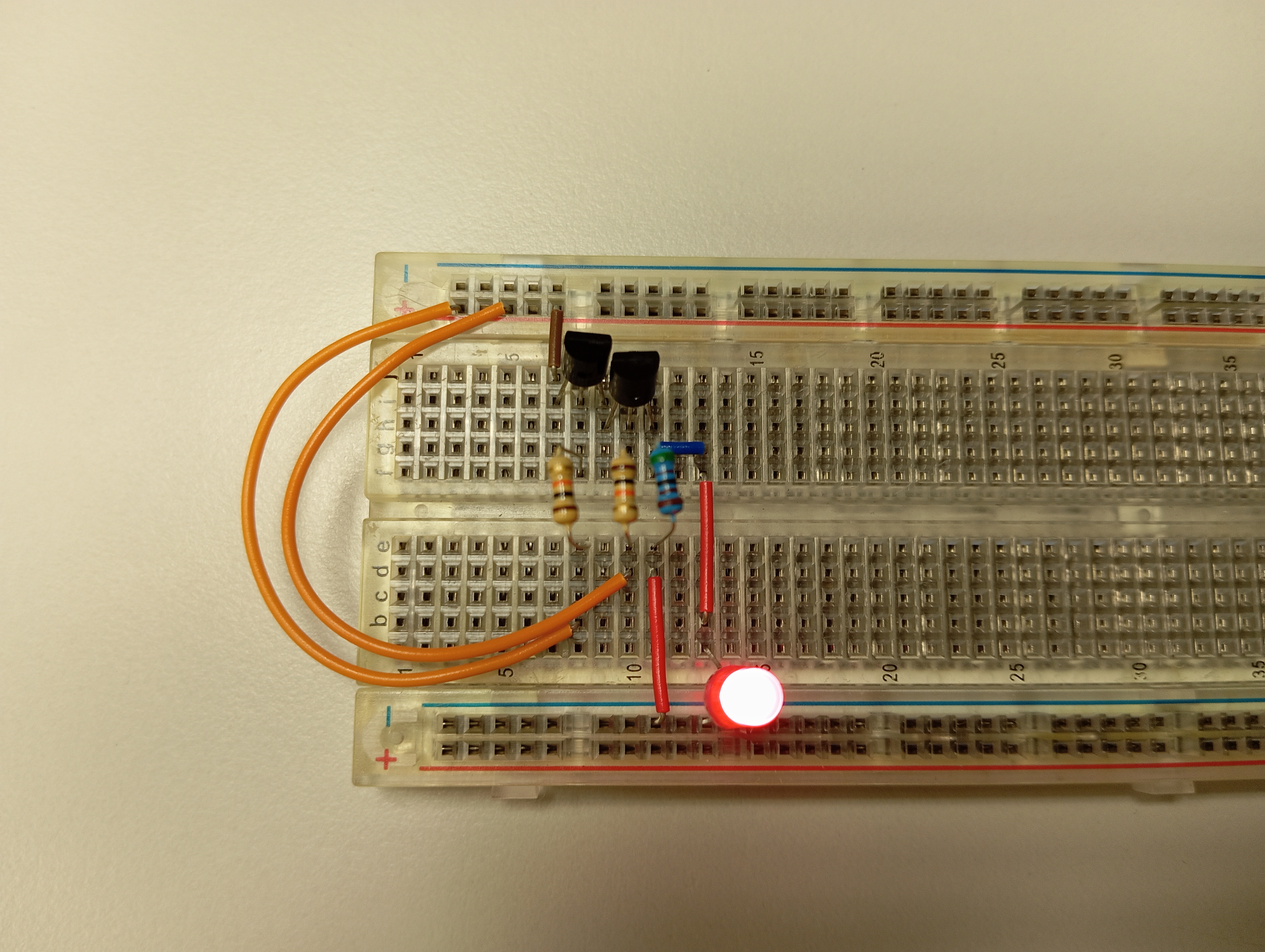

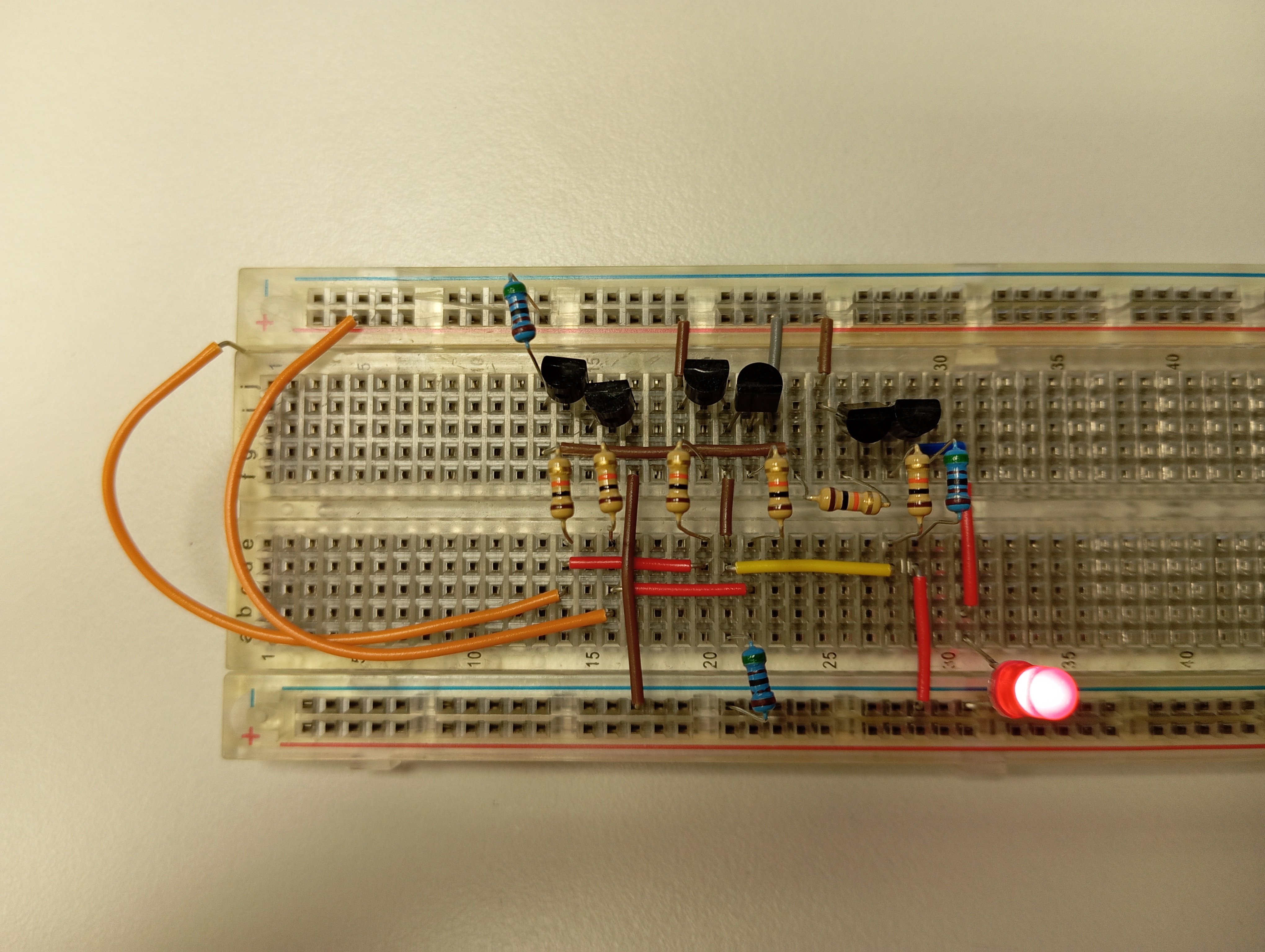

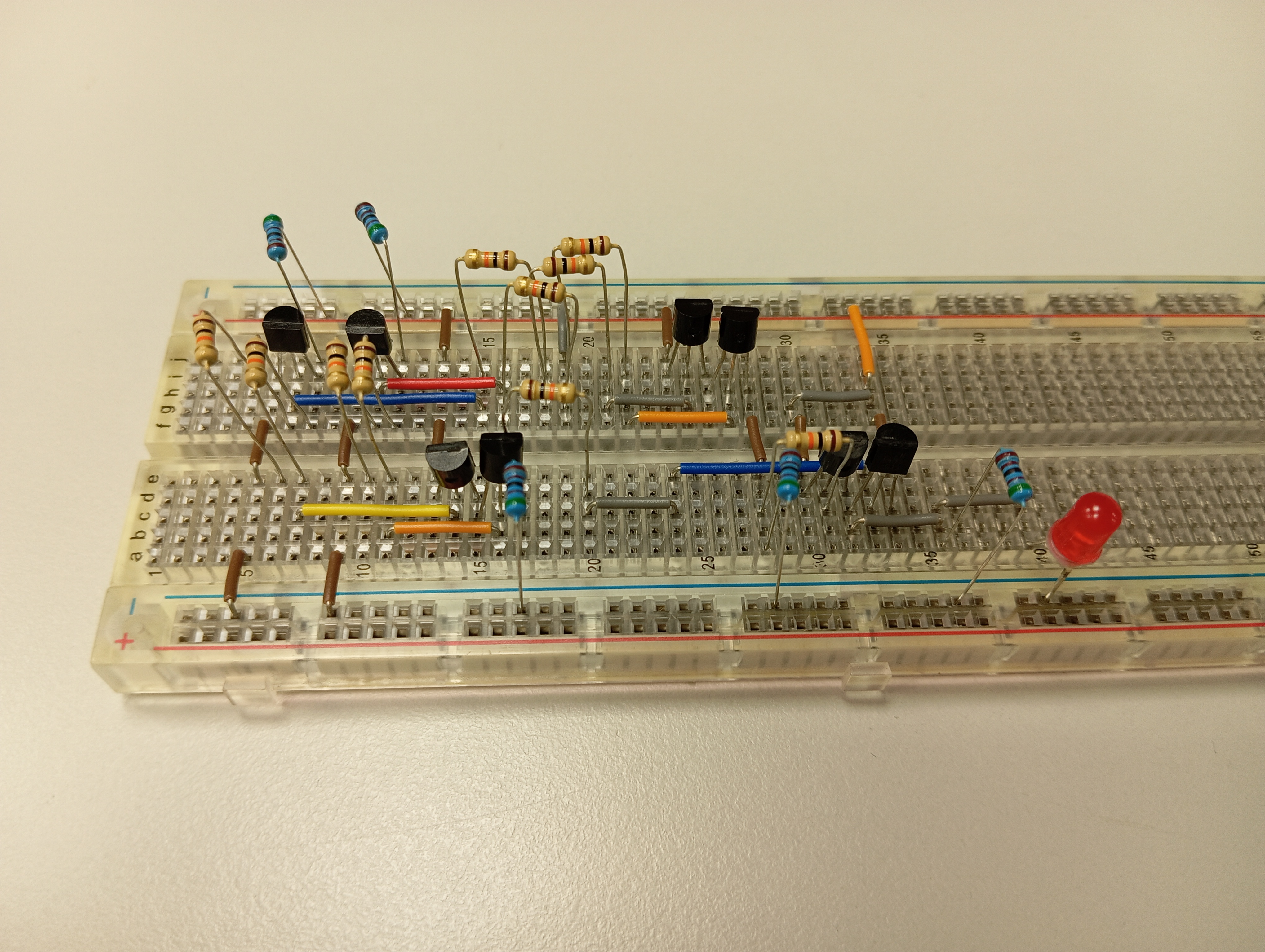

B1  ^?? Для каждой из схем ниже постройте таблицу истинности и идентифицируйте её как логический элемент.

Подача сигнала на вход осуществляется замыканием входа и плюса напряжения. Для индикации выходного напряжения используйте светодиод.

$\mathrm{IN_1}$	$\mathrm{IN_2}$	1	2	3	4	5	6
0	0	0	1	1	0	0	1
0	1	1	0	$-$	0	1	0
1	0	1	0	0	0	1	0
1	1	1	0	$-$	1	0	1
	Это…	OR	NOR	NOT	AND	XOR	XNOR
