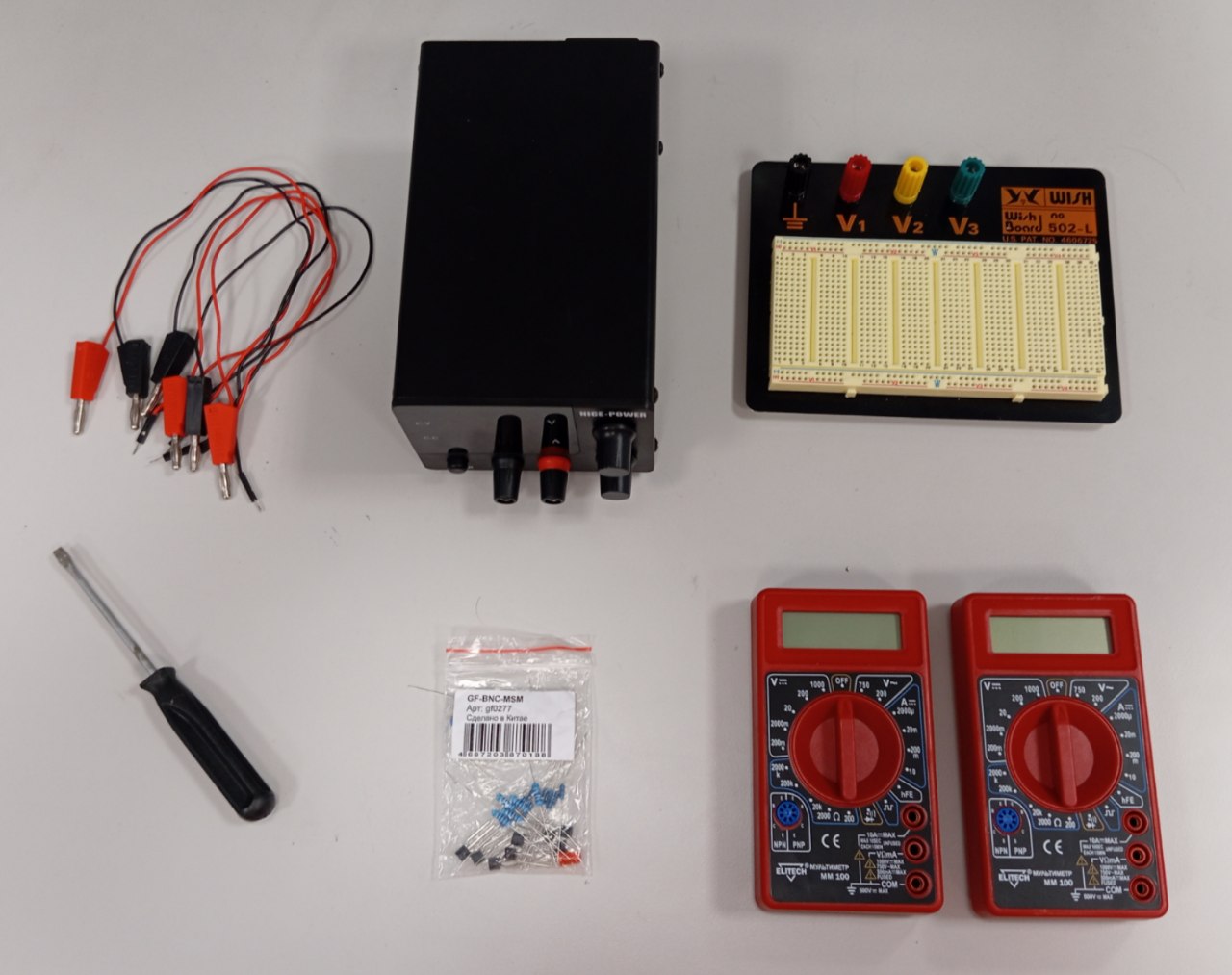

Все электронные компоненты, кроме потенциометра. Светодиоды и транзисторы нужно закупить с запасом.

Проверить, что мультиметры работают корректно в режиме амперметра.

• При возможном сгорании светодиода для проверки можно подключить его к источнику напряжения $2-3~В$.
• При возможном сгорании транзистора для проверки можно вставить его в мультиметр в режиме hFE. Мультиметр должен выдавать около $\sim300$.

В случае неисправности заменить компоненты.

Собрать все перемычки и отсоединить все провода. Собрать все электронные компоненты в пакетик.

Поменять пакетик с электронными компонентами.

Школьник должен научиться сборке схем на макетной плате и исследовать основные свойства биполярного транзистора.

Рассказать о биполярном транзисторе. Для школьников будет достаточно информации, что биполярный транзистор представляет собой электронный элемент с тремя выходами – эмиттером (от англ. emit – испускать), через который электроны попадают в транзистор; коллектором (от англ. collect – собирать), через который электроны покидают транзистор; и базой, потенциал которой позволяет управлять проводимостью транзистора. Если напряжение на базе нулевое или отрицательное, сопротивление транзистора между эмиттером и коллектором будет очень большим, и транзистор оказывается «заперт». Если же подать на базу положительное напряжение, сопротивление току электронов от эмиттера к коллектору резко падает, и транзистор оказывается «открыт». Это позволяет управлять током через транзистор путём подачи напряжения на базу, что широко используется для построения логических схем. Также, поскольку при напряжении на базе возникает небольшой ток, пропорциональный току между эмиттером и коллектором, можно использовать транзистор для усиления сигнала. Этот эффект количественно описывается с помощью коэффициента усиления по току $\mathrm{hFE}=I_{коллектора}/I_{базы}$, который у большинства транзисторов равен нескольким сотням. Этот коэффициент можно измерить с помощью мультиметра, если выбрать на нём режим hFE и вставить транзистор в соответствующие входы NPN.

Для сборки схем применяется макетная плата, представляющая собой двумерную сетку из частично соединённых друг с другом входов для электронных элементов. В основной части макетной платы входы соединены друг с другом рядами по 5 штук, а по краям платы соединены вдоль сторон в длинную «шину», на которую удобно подавать общий $+$ или $-$. Концы проводов банан–плата необходимо доставать из макетной платы осторожно вертикальным усилием, иначе они могут обломиться и испортить её.

Собирать схемы нужно так же, как они указаны на рисунках (с точностью до параллельного переноса со схемы на плату). Провода должны идти вдоль осей платы, не искривляясь и не поднимаясь над ней, а также не должны пересекаться друг с другом без крайней необходимости. Ножки элементов должны быть минимально искривлены, а сами элементы ориентированы вдоль осей платы. Общий плюс и минус нужно подавать на шины на краях.

У полярных элементов (например, светодиода) длинная ножка соответствует плюсу.

Во время выполнения работы нужно проконтролировать каждую схему, собранную школьником. Контролировать надо как работоспособность схемы, так и соответствие сборки правилам. При несоответствии правилам независимо от работоспособности попросить пересобрать. Самые частые ошибки, допускаемые школьниками:

• Неверная ориентация транзистора – перепутаны эмиттер с коллектором. В этом случае показать распиновку из условия на реальном транзисторе. Для влияния ориентации транзистора на его свойства можно показать, как меняется отображаемое при этом значение на мультиметре при измерении в режиме hFE.
• Перемычка/ножка элемента вставлена не в правильный паз макетной платы (а, например, в соседний). Попросить школьника самостоятельно идентифицировать точку неправильного подключения.
• Школьник неправильно понял схему внутренних соединений в макетной плате. В этом случае показать школьнику правильную схему внутренних соединений и попросить явно проверить это омметром.

№	Наименование	Важные замечания	Количество на установку	При пересменке	Ссылка
1	Транзистор биполярный 2N4401	Лучше покупать много и с запасом	8	Заменить все	https://dinistor.ru/product/705
2	Светодиод красный		1		https://dinistor.ru/product/1145
3	Потенциометр 100 кОм		1		https://aliexpress.ru/item/32986513037.html?sku_id=12000042917929645
4	Резистор 130 кОм		1	Заменить элементы с кривыми ножками	https://aliexpress.ru/item/1005001627995396.html
5	Резистор 100 Ом		1
6	Резистор 1 кОм		1
7	Резистор 5.1 кОм		5
8	Резистор 10 кОм		8
