.A مقدمه

یک اجاق القایی عمدتاً از یک سیم‌پیچ تشکیل شده است که توسط جریان متناوب هدایت می‌شود و یک تابه فلزی بالای آن را گرم می‌کند. در این آزمایش، فیزیک یک اجاق القایی را بررسی خواهیم کرد.

این آزمایش سه بخش دارد. در مرحله اول، ضریب خودالقایی سیم‌پیچ ($L$ ) و مقاومت سیم پیچ ($R_L$ ) را اندازه‌گیری می‌کنیم. در مرحله دوم، پدیده عمق نفوذ در فلزات را که برای اجاق القایی مهم است، بررسی خواهیم کرد. در مرحله سوم، ظرفیت گرمایی ویژه ($c$ ) نمونه های فلزی مختلف و مقاومت بار مؤثر آنها ($R_{\mathrm{LOAD}}$ ) را تعیین می کنیم.

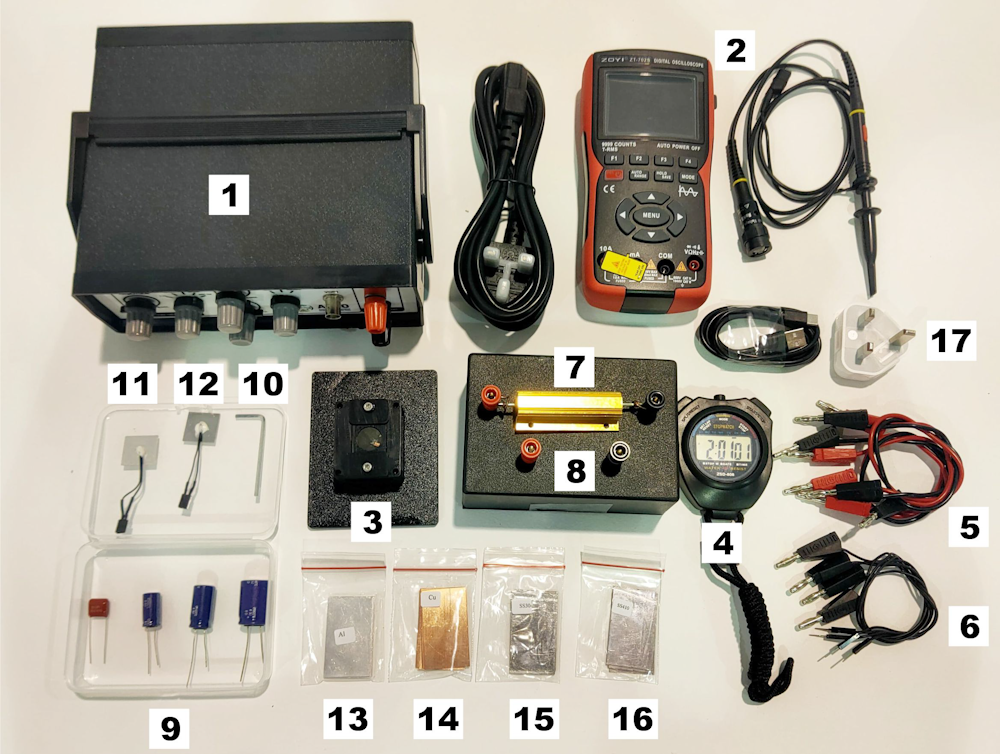

.B وسایل مورد نیاز آزمایش

1. فانکشن ژنراتور (FG) (فرکانس عملکرد: $20 \, \mathrm{Hz}$ تا $100 \text{ kHz}$).
2. اسیلوسکوپ دیجیتال «Zoyi» + کابل پراب BNC $(1 \, \mathrm{pc})$ .
3. دو سیم پیچ یکسان و مشابه که بر روی دو پایه پلاستیکی نصب شده اند $(2 \, \mathrm{pcs})$ .
4. زمان سنج $(1 \, \mathrm{pc})$.
5. کابل‌های دو سر موزی$(4 \, \mathrm{pcs})$ .
6. جامپر برای اتصال دو جفت کابل$(4 \, \mathrm{pcs})$ .
7. مقاومت فلزی زرد $"R_1" (1\, \Omega, 100 \, \mathrm{Watt})$ نصب شده روی جعبه توخالی $(1 \, \mathrm{pc})$ .
8. یک جعبه توخالی با چهار پایه مادگی $(1 \, \mathrm{pc})$ .
9. یک خازن‌ قهوه ای با ظرفیت $470 \, \mathrm{nF}$، خازن های استوانه ای آبی تیره با ظرفیت های $470 \, \mu\mathrm{F}, 1000 \, \mu\mathrm{F}, 2200 \, \mu\mathrm{F} $ (هر کدام $1\,\textrm{pc} $ )
10. آچار آلن M3 (به شکل L) $(1 \, \mathrm{pc})$ .
11. یک صفحه آلومینیومی کوچک به همراه مقاومت NTC (ضریب دمایی منفی) که به آن متصل شده است. از این پس به آن "تابه آلومینیومی" می گوییم. اندازه این تابه$\operatorname{size} = 2 \, \mathrm{cm} \times 2 \, \mathrm{cm}$ ،و ضخامت آن $\operatorname{thickness} = 0.73 \, \mathrm{mm}$ $(1 \, \mathrm{pc})$ است. سطح ظاهری آن نقره‌ای رنگ کدر است.
12. یک صفحه فولاد ضد زنگ کوچک به همراه مقاومت NTC (ضریب دمایی منفی) که به آن متصل شده است. از این پس به آن "تابه فولادی ضد زنگ" می گوییم. اندازه این تابه $\operatorname{size} = 2 \, \mathrm{cm} \times 2 \, \mathrm{cm}$ ،و ضخامتش $\operatorname{thickness} = 0.76 \, \mathrm{mm}$$(1 \, \mathrm{pc})$ . سطح ظاهری آن آینه مانند است.
13. صفحات آلومینیومی،$\operatorname{size} = 2.7 \, \mathrm{cm} \times 4.6 \, \mathrm{cm}$ ،$\operatorname{thickness} = 0.73 \, \mathrm{mm}$ با نفوذپذیری مغناطیسی$\mu_r =1$ ، (۵ عدد). سطح ظاهری آن نقره‌ای رنگ است.
14. صفحات مسی،$\operatorname{size} = 2.7 \, \mathrm{cm} \times 4.6 \, \mathrm{cm}$ ،$\operatorname{thickness} = 0.71 \, \mathrm{mm}$ با نفوذپذیری مغناطیسی$\mu_r =1$$(5 \, \mathrm{pcs})$. سطح ظاهری آن نارنجی-قرمز است.
15. صفحات فولادی ضد زنگ "SS304"،$\operatorname{size} = 2.7 \, \mathrm{cm} \times 4.6 \, \mathrm{cm}$ ،$\operatorname{thickness} = 0.72 \, \mathrm{mm}$ با نفوذپذیری مغناطیسی$\mu_r =1$$(4 \, \mathrm{pcs})$. یک سطح ظاهری آن آینه‌ای و طرف دیگر آن کدر است.
16. صفحات فولادی ضد زنگ "SS410"،$\operatorname{size} = 2.7 \, \mathrm{cm} \times 4.6 \, \mathrm{cm}$ ،$\operatorname{thickness} = 0.76 \, \mathrm{mm}$ با نفوذپذیری مغناطیسی$\mu_r =700$$(4 \, \mathrm{pcs})$ سطح ظاهری آن آینه مانند است.
17. شارژر و کابل USB-C برای اسیلوسکوپ $(1 \, \mathrm{pc})$ .

پارامترها و ثابت‌ها

توجه:

1. در صورت نیاز می توانید بخش «D» با عنوان «نحوه عملکرد وسایل آزمایش» را مطالعه کنید.
2. در تمام آزمایش‌ها به خازن $C$ برای تشکیل پیکربندی مدار سری RLC نیاز داریم، زیرا بدون خازن یعنی فقط مدار RL، سیم‌پیچ می‌تواند بسیار داغ شود.
3. در تمام بخش های آزمایش‌، تحلیل خطا لازم نیست.
4. در تمام بخش های آزمایش‌، حتماً دکمه «Waveform» در فانکشن ژنراتور را روی گزینه «Sine» تنظیم کنید.
5. جریان سیم‌پیچ را تقریباً در حداکثر مقدار ممکن قرار دهید.
6. با فشار دادن دکمه MODE می توانید حالت اسیلوسکوپ را به مولتی متر و برعکس تغییر دهید. حالت اسیلوسکوپ برای اندازه‌گیری ولتاژ، فرکانس و مشاهده شکل موج‌ها استفاده می‌شود و حالت مولتی متر برای اندازه‌گیری مقاومت استفاده می‌شود.
7. می‌توانید پراب اسیلوسکوپ (قطعه شماره ۲) را به کابل دو سر موزی (شماره ۵) وصل کنید تا اتصال آن به ترمینال‌های مختلف آسان‌تر شود.

.C آزمایش

C.1 آزمایش شماره ۱: توصیف سیم‌پیچ القایی (5.4 نمره)

اولین قطعه اساسی در اجاق القایی، سیم‌پیچ است. در این آزمایش، ما خودالقایی ($L$ ) سیم‌پیچ شماره ۱ (سیم‌پیچ بالایی) را همان طوری که در شکل 3b نشان داده شده است اندازه گیری می کنیم. این سیم‌پیچ را می‌توان به عنوان یک خودالقای ایده‌آل $L$ که به صورت سری با مقاومت داخلی سیم‌پیچ$R_L$ مدل‌سازی کرد.

ما از یک مدار RLC سری با مقاومت فلزی زرد$R_1$ ، سیم‌پیچ شماره ۱ و یک خازن استفاده خواهیم کرد. چهار خازن مختلف وجود دارد. حتماً توجه داشته باشید که ولتاژ خروجی فانکشن ژنراتور (FG) ممکن است با تغییر فرکانس و همچنین تغییر امپدانس بار، تغییر کند.

1.1 شکل شماتیک مدار خود را بکشید و تمام قطعات مربوطه در آن را نام ببرید.

مقاومت همه کابل‌ها ($R_C$ ) که به مقاومت کل ($R_{\mathrm{TOT}}$ ) در مدار کمک می‌کنند قابل چشم پوشی نیست. $R_C$ را اندازه گیری کنید و بنویسید.

A S

1.2 فرکانس تشدیدی مدار RLC را با دو خازن مختلف $C=470 \, \mathrm{nF}$ و $2200 \, \mu\mathrm{F}$ به دست آورید. مقادیر اندازه گیری شده مورد نیاز خود را در یک جدول بیاورید. نمودارهای مناسب را رسم کنید و در انتها $L$ را تعیین کنید.

A S

1.3 ما همچنین می‌خواهیم مقاومت سیم‌پیچ، $R_L$ ، را تعیین کنیم. ممکن است متوجه شده باشید که داده‌های تشدیدی یک خازن برای تعیین $L$ به اندازه کافی دقیق نیست. بنابراین، یک معادله خطی به دست آورید که بتوانید هر دو کمیت $L$ و$R_L$ را از آزمایش‌ RLC سری استخراج کنید.

S

1.4 آزمایش را برای دو خازن دیگر $C=470 \, \mu\mathrm{F}$ و$1000 \, \mu\mathrm{F}$ انجام دهید. داده‌های به دست آمده برای هر چهار مدار RLC را با استفاده از معادله خطی تجزیه و تحلیل کنید. روی محدوده مناسب فرکانس‌ها تمرکز کنید و نمودارهای مناسب را رسم کنید.

S

1.5 دو کمیت$R_L$ و$L$ را به طور مجزا در هر چهار حالت مختلف به دست آورید. میانگین‌های آنها را محاسبه کنید.

A

C.2 آزمایش شماره ۲: القای متقابل و عمق نفوذ (1.8 نمره)

توجه:

1. در آزمایش شماره ۲، برای راه اندازی سیم پیچ از مدار RLC سری با $C=1000\,\mu\textrm{F}$ استفاده کنید.
2. اگر سیگنال ولتاژ برای اسیلوسکوپ خیلی کم باشد می‌توانید: (1) با انتخاب MENU > F4 و تغییر وضعیت "PROBE" بین 1x و 10x، سیگنال را 10 برابر تقویت کنید. (2) برای ثابت کردن صفحه نمایش، "HOLD/SAVE" را فشار دهید.
3. در استفاده از اسیلوسکوپ برای اندازه‌گیری ولتاژ، در صورت وجود نویز یا «تکان‌های ناگهانی»، مقدار «VMAX» می‌تواند دقیق نباشد. در این حالت می توانید دامنه سیگنال را مستقیماً از شکل موج بخوانید.

الف) القای متقابل

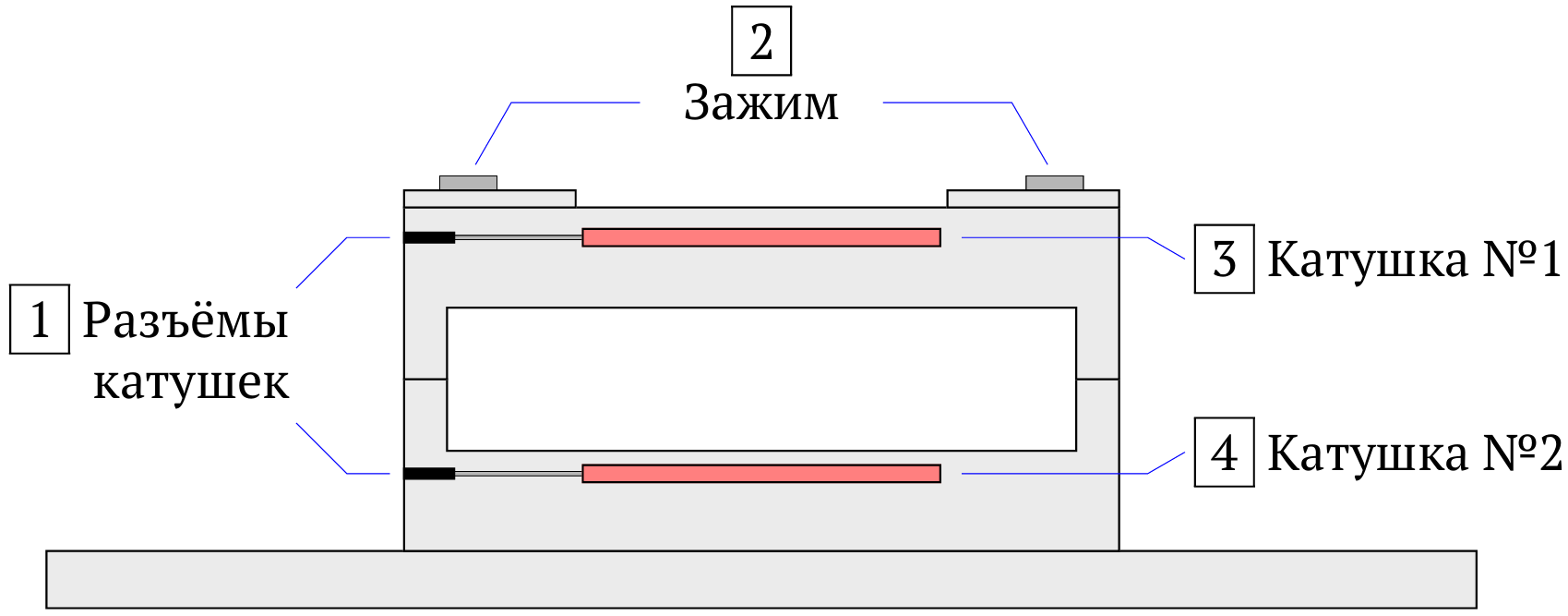

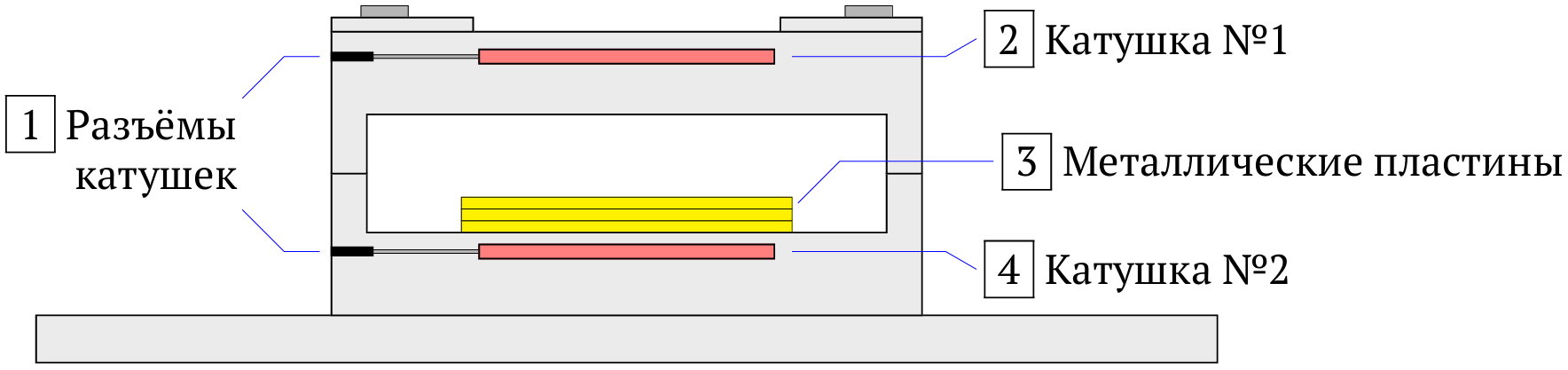

در آزمایش شماره ۲، از دو سیم‌پیچ مطابق شکل ۴ اما بدون هیچ صفحه فلزی استفاده خواهیم کرد. ابتدا، القای متقابل $M$ بین دو سیم‌پیچ را اندازه‌گیری خواهیم کرد. مطابق قانون فارادی، تغییر جریان در سیم‌پیچ اول، ولتاژی را در سیم‌پیچ دوم القا می‌کند.

2.1 شکل شماتیک چیدمان آزمایشگاهی خود را برای تعیین القای متقابل بین دو سیم‌پیچ رسم کنید.

S

2.2 شما باید القای متقابل$M$ را دو بار با معکوس کردن نقش سیم‌پیچ‌ها اندازه‌گیری کنید. اندازه‌گیری‌ها را انجام دهید، داده‌ها را ثبت کنید و نمودارهای مناسب را برای هر دو حالت رسم کنید.

S

2.3 القای متقابل$M$ را برای هر دو حالت تعیین کنید.

A S

ب) آزمایش عمق نفوذ

مفهوم «عمق نفوذ» نقش مهمی را در اجاق القایی ایفا می‌کند. این کمیت با مقدار طولی که میدان الکترومغناطیسی القا شده با جریان متناوب (AC) در فلز نفوذ می کند مشخص می‌شود. در این آزمایش، عمق نفوذ فلزات مختلف اندازه گیری می شود. در این بخش، هدف تعیین وابستگی عمق نفوذ به فرکانس و رساندگی الکتریکی ($\sigma$ ) فلزات مورد نظر است.

برای سادگی، سیم‌پیچ شماره ۱ را به عنوان سیم‌پیچ اصلی و محرک و سیم‌پیچ شماره ۲ را به عنوان سیم‌پیچ ثانویه در نظر بگیرید. از آنجایی که ضخامت کل صفحات فلزی ($\sim 3 \, \mathrm{mm}$ ) در مقایسه با فاصله بین دو سیم‌پیچ ($15 \, \mathrm{mm}$ ) کوچک است می‌توان میدان مغناطیسی را در فضای خالی نزدیک سیم‌پیچ ثانویه، ناحیه ای که در آن فلزی وجود ندارد تقریباً ثابت فرض کرد.

مطابق معادلات ماکسول، وقتی یک میدان الکتریکی یا میدان مغناطیسی نوسانی به یک فلز نفوذ می‌کند، میدان درون فلز به صورت نمایی با فاصله $z$ (طول طی شده در فلز ) نفوذ کاهش می‌یابد:

$$B(z)= B_0\: e^{-z/\delta}\:\cos (\omega t - z/\delta + \phi)$$

به طوری که $B_0$ دامنه میدان مغناطیسی قبل از نفوذ به رسانا است،$\delta$ «عمق نفوذ» و$\phi$ فاز است. توجه: در این آزمایش از ضریب فاز $(-z/\delta+\phi)$ چشم پوشی کنید.

عمق نفوذ در یک فلز به صورت زیر داده می‌شود:

$$\delta = \sqrt{\frac{\sigma^m f^n}{\pi \mu}}$$

به طوری که $\sigma$ رسانندگی الکتریکی،$f$ فرکانس، $\mu$ نفوذپذیری مغناطیسی،$m$ و$n$ اعداد صحیح هستند که در این آزمایش تعیین می‌شوند.

آزمایش‌ها بر روی چهار فلز مختلف انجام می شود: (1) آلومینیوم، (2) مس، (3) فولاد ضد زنگ "SS304" و (4) فولاد ضد زنگ "SS410". با قرار دادن فلزات بین سیم‌پیچ‌ها، ولتاژ در سیم‌پیچ ثانویه به دلیل تضعیف میدان مغناطیسی در فلزات کاهش می‌یابد.

توجه: ابتدا محدوده مناسب فرکانس‌هایی را که القای قابل توجهی در ولتاژ سیم‌پیچ ثانویه ایجاد می‌کنند، بررسی کنید.

2.4

با طراحی یک آزمایش و بیان معادلات حاکم بر آن، روشی برای تعیین $n$ هر فلزی ارائه کنید. برای هر کدام از چهار فلز مورد نظر آزمایش را انجام دهید. داده های اندازه گیری شده را در جدول بیاورید و سپس آن را رسم کنید. با استفاده از برازش خطی برای هر فلز، مقادیر $n$ و$\sigma$ را به دست آورید. (مقادیر $n$ را به نزدیکترین عدد صحیح گرد کنید)

فلزی را که به دلیل عمق نقوذ بسیار زیاد نتیجه مطلوبی نمی دهد را شناسایی و در پاسخنامه تیک بزنید. در بخش های Q2.5 و Q2.6 این فلز کاربردی ندارد.

A S

2.5 با استفاده از نتیجه بخش قبل و به کمک تحلیل ابعادی، $m$ را به دست آورید.

A S

2.6 برای سه فلزی که نتیجه مطلوب در بخش Q2.4 به دست آمد ضریب رسانندگی را محاسبه نمایید.

A S

C.3. آزمایش شماره ۳، "اجاق": ظرفیت گرمایی ویژه و مقاومت موثر بار (4.7 نمره)

یادداشت‌ها:

1. در آزمایش شماره ۳، از مدار RLC سری با خازن $C=1000\,\mu\textrm{F}$ برای راه اندازی سیم پیچ استفاده کنید.
2. هشدار: برای جلوگیری از تولید گرمای بیش از حد در مقاومت، حداکثر جریان سیم‌پیچ را محدود کنید.
3. برای کار با "اجاق القایی" از فرکانس تقریبی $f=40\,\textrm{kHz}$ استفاده کنید.

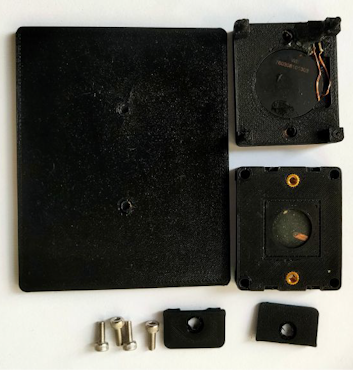

در این آزمایش ما از آلومینیوم و فلز SS304 به عنوان «تابه» استفاده خواهیم کرد. ابتدا «تابه» آلومینیومی (مورد شماره ۱۱ در شکل شماره 2) را روی سیم پیچ شماره 1 قرار دهید. با کمک قطعات پلاستیکی موجود و پیچ های داده شده آن را روی سطح بالایی محکم کنید و سپس آن را مطابق شکل ۵ وارونه کرده و بر روی سیم پیچ شماره 2 قرار دهید. در اینجا شما از سیم‌پیچ شماره ۲ استفاده خواهید کرد که به خوبی با «تابه» فاصله دارد، به طوری که هیچ انتقال حرارتی بین آنها از طریق رسانش وجود ندارد.

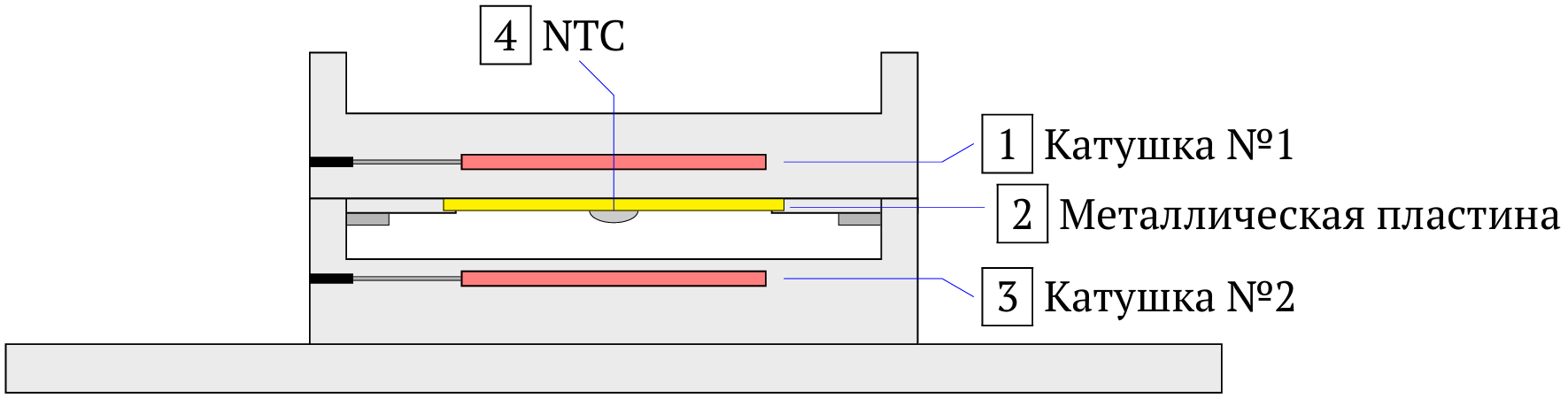

دستگاه را داخل جعبه توخالی (مورد شماره ۸) قرار دهید تا اتلاف همرفتی ناچیز باشد. از آنجایی که «تابه» روی یک سکوی پلاستیکی (عایق حرارتی) قرار دارد، فرض می‌کنیم که هیچ اتلاف حرارتی، ناشی از رسانش وجود ندارد. بنابراین تنها اتلاف حرارتی ناشی از تابش به محیط اطراف است. توان تابشی یک جسم با دما$T$ به صورت زیر داده می‌شود:

$$P_{RAD}=e A \sigma_S T^4$$

به طوری که $e$ ضریب درخشندگی ،$\sigma_S$ ثابت استفان-بولتزمن و A مساحت سطح تابشی است.

دمای «تابه» را با اندازه‌گیری مقاومت NTC (که به آن متصل است) می توان اندازه‌گیری کرد. رابطه مقاومت NTC با دما به صورت زیر است:

$$R_{NTC}=R_0\:\exp{[B(1/T-1/T_0)]}$$

به طوری که $R_0 = 10 \, \mathrm{k}\Omega$ مقاومت در دمای اتاق $T_0 = 25 \, ^{\circ}\mathrm{C}$ است. در این رابطه، $B = 3950 \, \mathrm{K}$ یک مقدار ثابت و$T$ دمای NTC (بر حسب کلوین) است.

3.1 براساس مفاهیم فیزیکی شکل شماتیکی رسم کنید که فیزیک گرم شدن اجاق القایی را توصیف می کند. تمام کمیت‌های فیزیکی موثر را در شکل نامگذاری کنید.

S

3.2 با طراحی یک آزمایش و بیان معادله حاکم بر آن، روشی برای تعیین گرمای ویژه ی ( c ) تابه های فلزی ارائه دهید.

S

3.3 آزمایش بخش قبلی را برای تعیین گرمای ویژه تابه آلومینیومی انجام دهید و نمودار مناسب را رسم کنید. از سیم پیچ شماره ۲ برای گرم کردن تابه استفاده کنید.

A S

3.4 سوال قبلی را برای «تابه» SS410 تکرار کنید.

A S

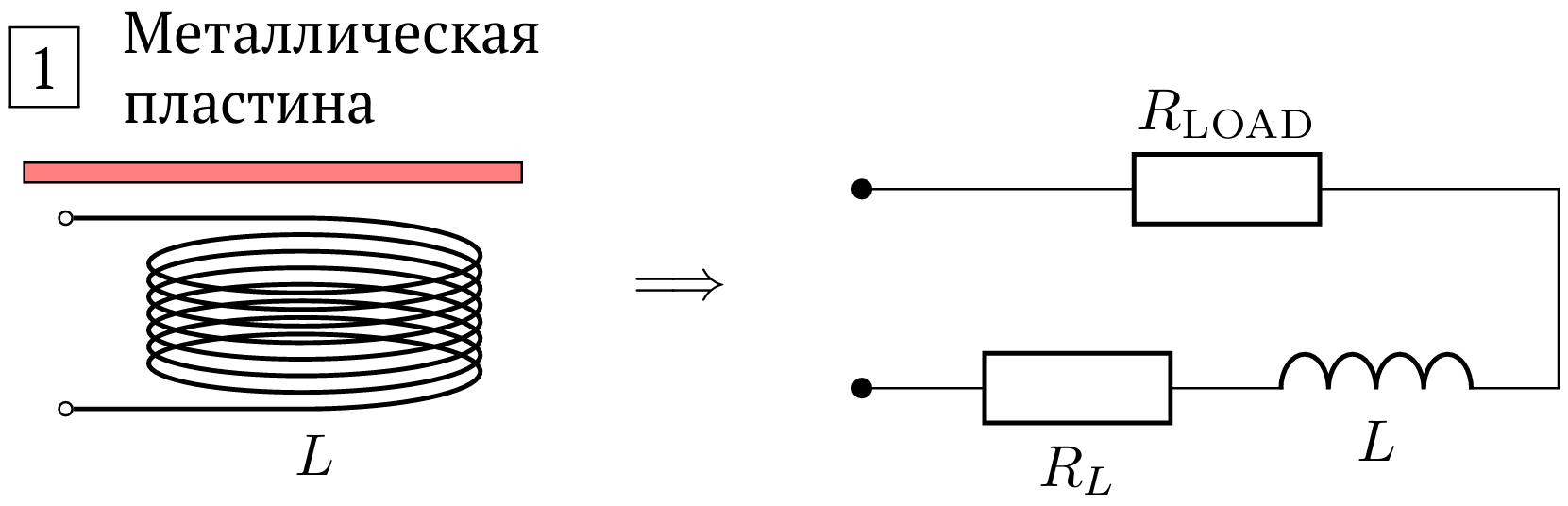

در انتها، ما می توانیم گرمایش «تابه» فلزی را به صورت گرمای تولید شده در یک «مقاومت بار» $R_{\mathrm{LOAD}}$ ، مطابق شکل 6 در خطر بگیریم. به عبارت دیگر، سیستم سیم پیچ و تابه فلزی را می‌توان به صورت یک مدار سری خودالقای سیم پیچ $L$، مقاومت سیم پیچ$R_L$ و "مقاومت بار"$R_{\mathrm{LOAD}}$ مدل کرد.

3.5 آزمایشی برای تعیین $R_{\mathrm{LOAD}}$ «تابه» آلومینیوم طراحی کنید. داده‌های مناسب را اندازه گیری و رسم کنید.

پیشنهاد: اندازه‌گیری‌ها را تقریباً 30 ثانیه پس از اعمال توان داده شده به تابه انجام دهید تا مطمئن شوید که سیم پیچ توان ثابتی را منتقل می کند و گرما به طور یکنواخت‌تری توزیع می‌شود.

A S

3.6 بخش قبلی را برای «تابه» SS410 تکرار کنید.

A S

3.7 کدام یک به عنوان تابه بهتر عمل می‌کند؟ یکی را انتخاب کنید: (الف) آلومینیومی یا (ب) SS410.

A S

3.8 کدام پارامتر فیزیکی در انتخاب شما در بخش قبلی، بیشترین نقش را در اثر گرمایش القایی ایفا می‌کند؟ یکی را انتخاب کنید: (الف) رسانندگی الکتریکی، (ب) نفوذپذیری مغناطیسی، (ج) چگالی جرمی، (د) گرمای ویژه یا (ه) رسانندگی حرارتی.

A S

3.9 بازده اجاق القایی ($\eta$ ) به صورت نسبت توان داده شده به تابه، به توان ورودی به سیم‌پیچ تعریف می‌شود. بازده را برای هر دو تابه فلزی محاسبه کنید.

A S

D. نحوه عملکرد وسایل آزمایش

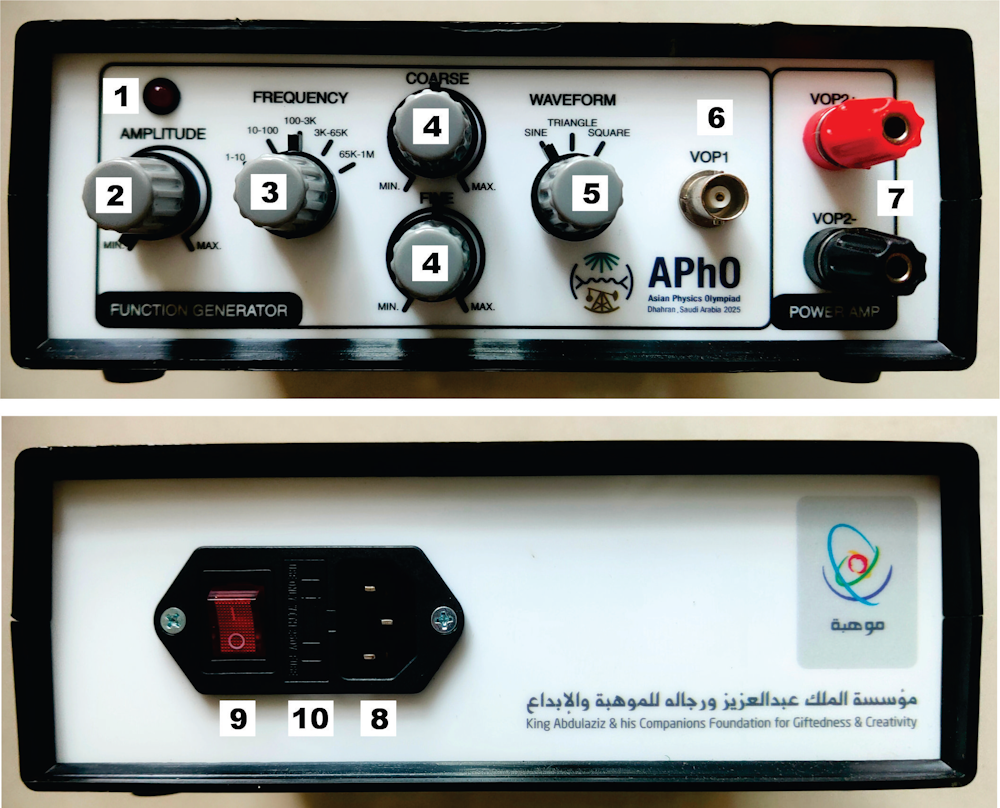

D.1. فانکشن ژنراتور

اجزا:

1. نشانگر LED وضعیت روشن و خاموش دستگاه
2. پیچ Amplitude : برای تنظیم دامنه سیگنال خروجی
3. پیچ Frequency : برای انتخاب محدوده مرتبه ای فرکانس
4. پیچ های Coarse و fine : برای تنظیم سریع و آرام فرکانس در محدوده
5. پیچ Waveform : برای انتخاب شکل موج «سینوسی»، «مثلثی» یا «مربعی». در این آزمایش‌ها: همیشه تابع «سینوسی» را انتخاب کنید.
6. خروجی BNC قبل از تقویت: در اینجا استفاده نمی‌شود . برای نظارت بر سیگنال اصلی قبل از تقویت‌کننده استفاده می‌شود.
7. خروجی با ترمینال مادگی
8. ورودی برق
9. دکمه پاور: برای روشن یا خاموش کردن
10. جعبه فیوز

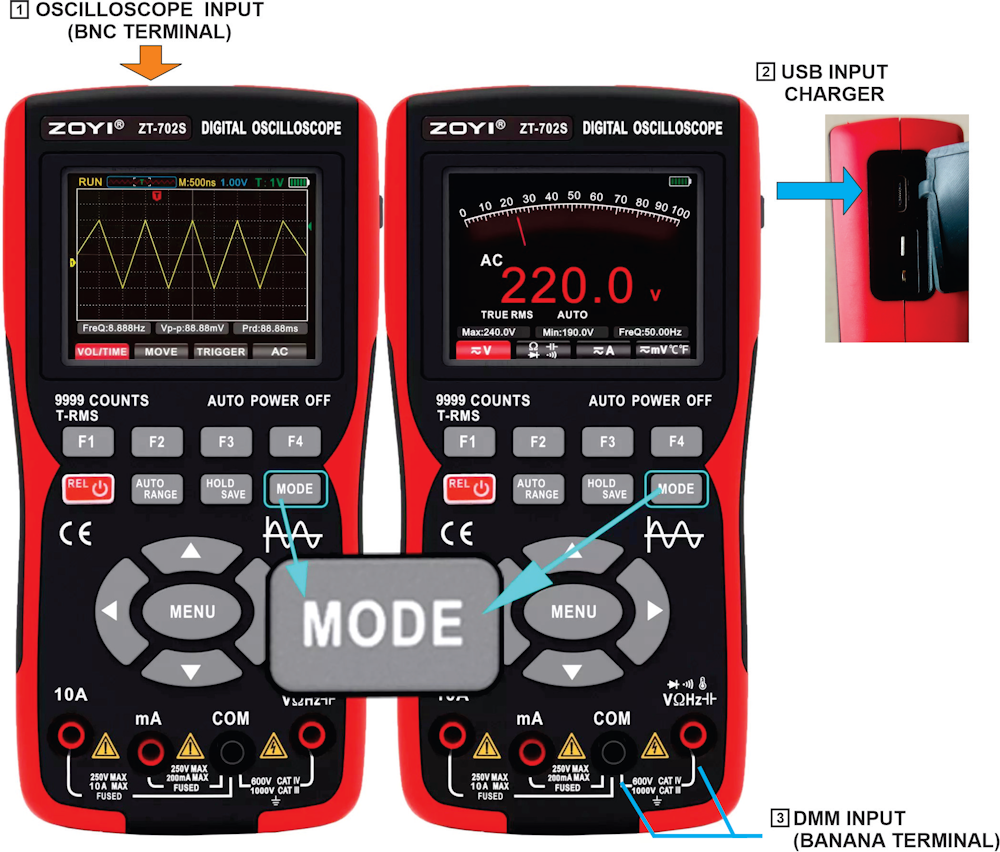

D.2. اسیلوسکوپ

۱. عملکردهای دکمه ها

1. دکمه های F1-F4

   این دکمه ها مربوط به منوی عملکرد نمایش داده شده در پایین صفحه هستند.
2. دکمه HOLD/ SAVE
3. در حالت اسیلوسکوپ:

   - فشار کوتاه: نمایش شکل موج را متوقف یا با فشار مجدد آن، از سر می‌گیرد.

   - فشار طولانی: داده‌های شکل موج نمایش داده شده فعلی را ذخیره می کند.

4. در حالت مولتی متر:

   - فشار کوتاه: اندازه‌گیری را متوقف یا با فشار مجدد آن، اندازه گیری را از سر می گیرد.
5. دکمه MODE

   برای تغییر بین حالت «اسیلوسکوپ» یا حالت «مولتی‌متر».
6. دکمه POWER. برای روشن یا خاموش کردن دستگاه، حدود ۲ ثانیه فشار دهید.
7. دکمه AUTO-RANGE . برای تنظیم خودکار محدوده
8. دکمه MENU
9.
   - برای باز کردن منوی عملکرد متفرقه، MENU را فشار دهید
   - از دکمه های جهت چپ/راست برای انتخاب گزینه‌های منوی باز شده استفاده کنید.
   - برای تغییر دلخواه عملکردهای سیستم ، از کلیدهای F1-F4 استفاده کنید

10. دکمه های مکان نما (جهت بالا، پایین، چپ و راست)

    برای تغییر تنظیمات (مثلاً ولتاژ، مقیاس زمانی)، مکان‌نما را حرکت دهید و در منوها حرکت کنید.

۲. حالت اندازه‌گیری اسیلوسکوپ :

در حالت اسیلوسکوپ، دستگاه فقط ولتاژ را اندازه‌گیری می‌کند و شکل موج را به صورت تابعی از زمان نمایش می‌دهد. این حالت می‌تواند سیگنال ولتاژ را تا فرکانس $1 \, \mathrm{MHz}$ اندازه‌گیری کند.

1. ورودی: از پراب کابل BNC (مورد شماره ۲) استفاده کنید و به ترمینال BNC که در بالای اسیلوسکوپ است وصل کنید.
2. تنظیم میرایی پراب: پراب شامل یک کلید میرایی است که روی مقدار اندازه‌گیری ولتاژ تأثیر می‌گذارد. می‌توان آن را روی X1 یا X10 تنظیم کرد.
3. مهم: همیشه مطمئن شوید که تنظیم میرایی پراب روی X1 باشد.

   همچنین، می‌توانید مانند کلید میرایی تنظیمات نرم‌افزار اسیلوسکوپ را تغییر دهید: برای این کار می توانید دکمه MENU را فشار دهید و برای تغییر وضعیت "PROBE" بین X1 و X10، دکمه F4 را فشار دهید.
4. تنظیمات اسیلوسکوپ
5.
   - Auto Range . برای تنظیم خودکار مقیاس‌های عمودی و افقی.
   - مقیاس عمودی/افقی : برای انتخاب منوی VOL/TIME، F1 را فشار دهید. از کلیدهای جهت بالا/پایین برای تنظیم مقیاس ولتاژ استفاده کنید. از کلیدهای جهت چپ/راست برای تنظیم مقیاس زمان استفاده کنید.
   - تنظیم موقعیت عمودی/افقی : برای انتخاب منوی MOVE، کلید F2 را فشار دهید. از کلیدهای جهت بالا/پایین برای حرکت عمودی شکل موج استفاده کنید. از کلیدهای جهت چپ/راست برای حرکت افقی شکل موج استفاده کنید. مکان‌نمای تریگر نیز همراه با شکل موج حرکت خواهد کرد.
   - سیستم تریگرینگ تنظیم مکان‌نما تریگر : برای انتخاب منوی TRIG، F3 را فشار دهید. برای تنظیم موقعیت تریگر، کلیدهای جهت بالا و پایین را فشار دهید. حالت تریگر: برای باز شدن منوی بازشو، MENU را فشار دهید، F2 را برای حالت تریگر فشار دهید. می‌توانید بین حالت‌های خودکار، معمولی و تکی یکی را انتخاب کنید. لبه تریگر: برای باز شدن منوی بازشو، MENU را فشار دهید. برای انتخاب حالت لبه تریگر، F3 را فشار دهید. می‌توانید بین حالت لبه بالارونده و لبه پایین‌رونده تریگر یکی را انتخاب کنید.
   - تنظیمات کوپلینگ . برای تغییر بین کوپلینگ AC و کوپلینگ DC، دکمه F4 را فشار دهید. برای این آزمایش، فقط از کوپلینگ AC استفاده کنید.
   - نکات قابل توجه : در خواندن سیگنال ولتاژ، می‌توانید دامنه را از شکل موج سیگنال یا از طریق قرائت "VPP" (ولتاژ پیک تا پیک) یا "Vmax" برای حداکثر ولتاژ یا دامنه به دست آورید. هشدار: گاهی اوقات در صورت وجود نویز یا جهش ولتاژ، مقدار "Vmax" ممکن است بالاتر از دامنه ولتاژ واقعی باشد. در این حالت می توانید برای نتیجه قابل اعتمادتر، شکل موج را بررسی و از آن استفاده کنید.


۳. حالت اندازه‌گیری مولتی‌متر :
در حالت مولتی‌متر، این دستگاه برای اندازه‌گیری پارامترهای الکتریکی مانند ولتاژ و مقاومت استفاده می‌شود. در حالت ولت‌متر AC، مقادیر عددی را تا 4 رقم معنی‌دار ارائه می‌دهد.

1. ورودی: کابل‌های دارای جک موزی را به ترمینال ورودی مادگی در پنل جلویی وصل کنید.
2. ولتاژ اندازه‌گیری:
3.
   - برای اندازه گیری ولتاژ، F1 را فشار دهید
   - برای تغییر بین محدوده ولتاژ AC و DC، دوباره F1 را فشار دهید (ما در این آزمایش فقط از حالت ولتاژ AC استفاده می‌کنیم).
   - هشدار: برای اندازه‌گیری ولتاژ AC در حالت مولتی‌متر، محدوده فرکانس مورد قبول فقط بین ۴۰ هرتز تا ۱ کیلوهرتز مورد قبول است. اگر می‌خواهید ولتاژ AC با فرکانس بزرگتر از ۱ کیلوهرتز را اندازه‌گیری کنید، می توانید از حالت «اسیلوسکوپ» استفاده کنید.

4. اندازه‌گیری مقاومت
5. برای اندازه‌گیری مقاومت، F2 را فشار دهید. اگر دوباره F2 را فشار دهید، حالت‌های زیر تغییر می‌کنند: مقاومت، اتصال کوتاه، دیود و ظرفیت خازن . مطمئن شوید که حالت «مقاومت» را انتخاب کرده‌اید.

۴. عملکردهای اضافی

1. خاموش شدن خودکار ("Auto Off")
2.
   - برای باز کردن منوی متفرقه، کلید MENU را فشار دهید.
   - برای انتخاب زمان خاموش شدن خودکار، F2 را فشار دهید.
   - توصیه می‌شود برای صرفه‌جویی در مصرف باتری در حالت بیکاری دستگاه، آن را روی ۱۵ دقیقه تنظیم کنید.

3. روشنایی نور پس زمینه ("نور BK")
4.
   - برای باز کردن منوی متفرقه، کلید MENU را فشار دهید
   - برای تنظیم روشنایی نور پس زمینه، F3 را فشار دهید


۵. شارژ کردن اسیلوسکوپ
برای اطمینان از اینکه دستگاه همیشه آماده استفاده است، حواستان به شارژ باتری باشد.

1. نشانگر باتری در بالای سمت راست صفحه نمایش داده می‌شود
2. اسیلوسکوپ را با استفاده از کابل USB نوع C و آداپتور داده شده شارژ کنید.
3. به هیچ وجه استفاده از اسیلوسکوپ هنگام شارژ توصیه نمی‌شود، زیرا در اندازه گیری ها نویز ناخواسته ایجاد میکند.
4. برای حفظ سطح باتری، توصیه می‌کنیم وقتی از مولتی‌متر استفاده نمی‌شود، آن را شارژ کنید و همچنین از قابلیت خاموش شدن خودکار استفاده کنید.
